在整個產品設計過程中，為了更加清楚地看到零件的內部構造，工程師們會使用剖面視圖來深入查看零件內部結構。而三維CAD中望3D更是充分考慮到工程師們的這一需求，優化了自身的剖面視圖功能，目的是為了創造更加順暢的三維CAD操作體驗，讓工程師們從此提高產品設計的效率。那么我們現在一起體驗下三維CAD中望3D出色的剖面視圖功能，了解如何快速創建和修改剖視圖。
       一、創建剖視圖
       1、打開零件圖，進入中望3D設計模塊，單擊右鍵進入到中望3D的工程圖模塊。
圖1進入工程圖模塊

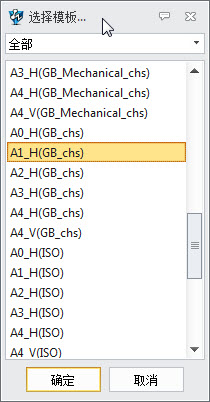

       2、根據零件大小選擇模板，中望3D提供了豐富的工程圖模板，方便工程師們便捷創建剖視圖，考慮到每個公司的個性化需求不同，中望3D也有根據公司出圖模式定制自己公司模板的功能。
圖2選擇模板

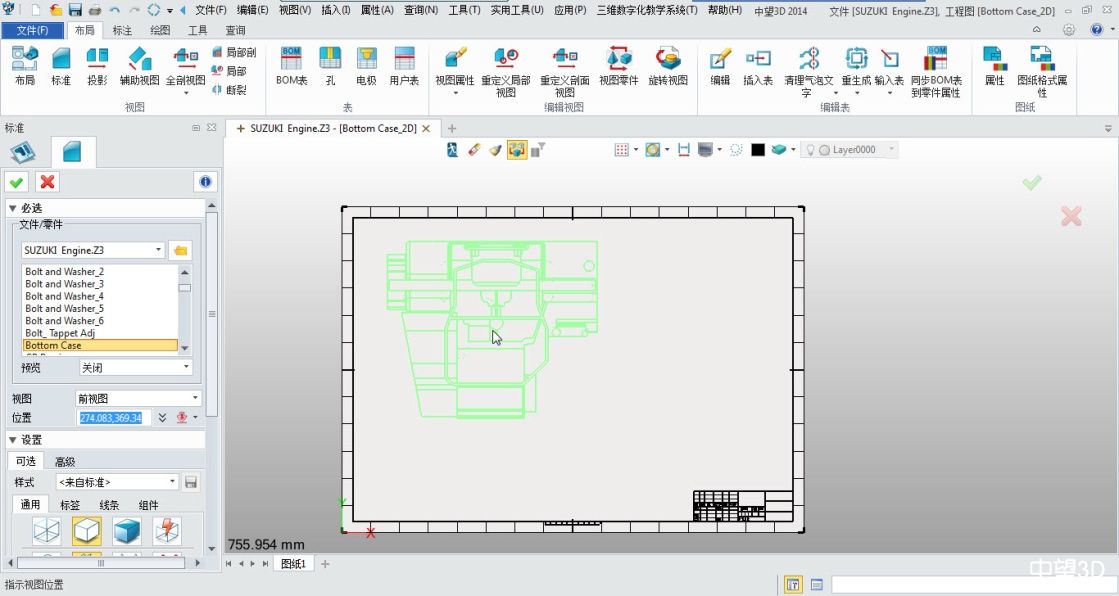

       3、選擇視圖的放置位置，然后再確定，創建視圖。
圖3創建視圖

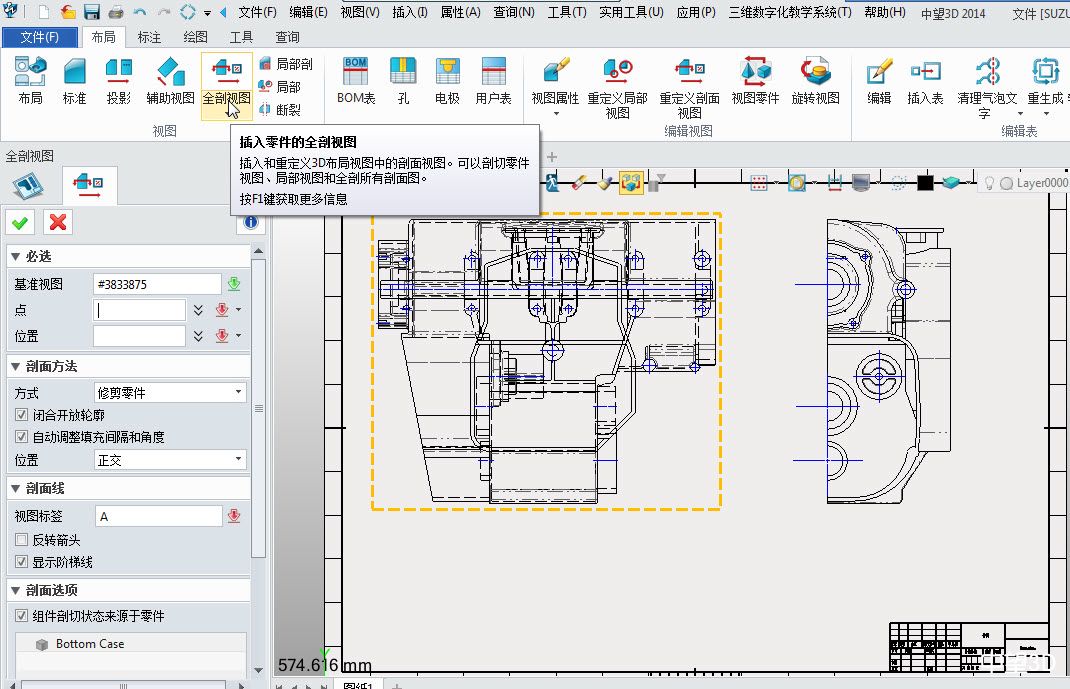

      4、使用"全剖視圖"功能，選擇需要剖視的視圖，單擊左鍵插入剖視點的位置。
圖4全剖視圖功能

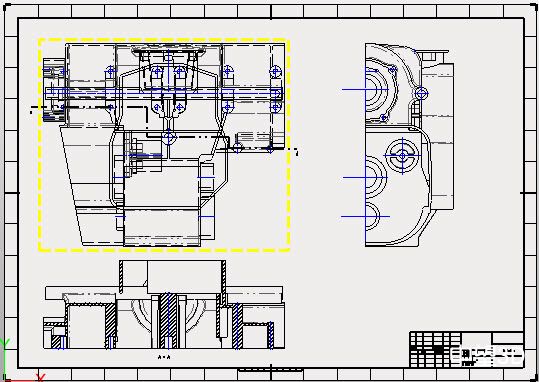

      根據情況，可插入多個需要剖視的點位置。
圖6全剖視圖
      二、修改剖視圖
      中望3D的便捷之處在于，可以輕松的修改剖視圖，這也是為了方便工程師修改圖紙而設計的，常見的操作如下所示：

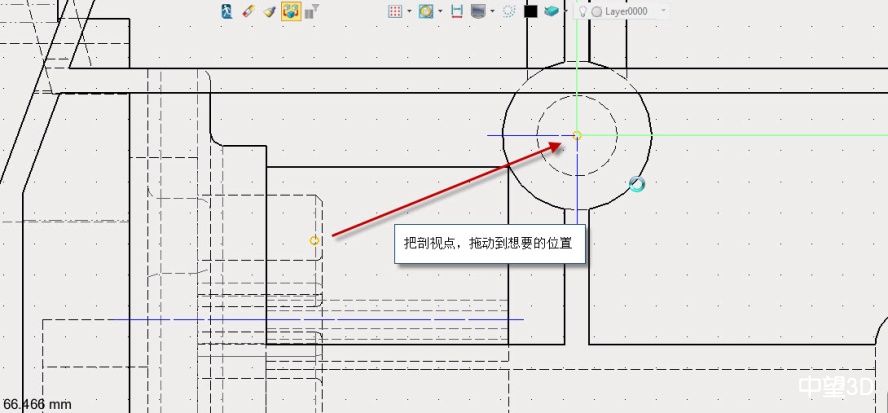

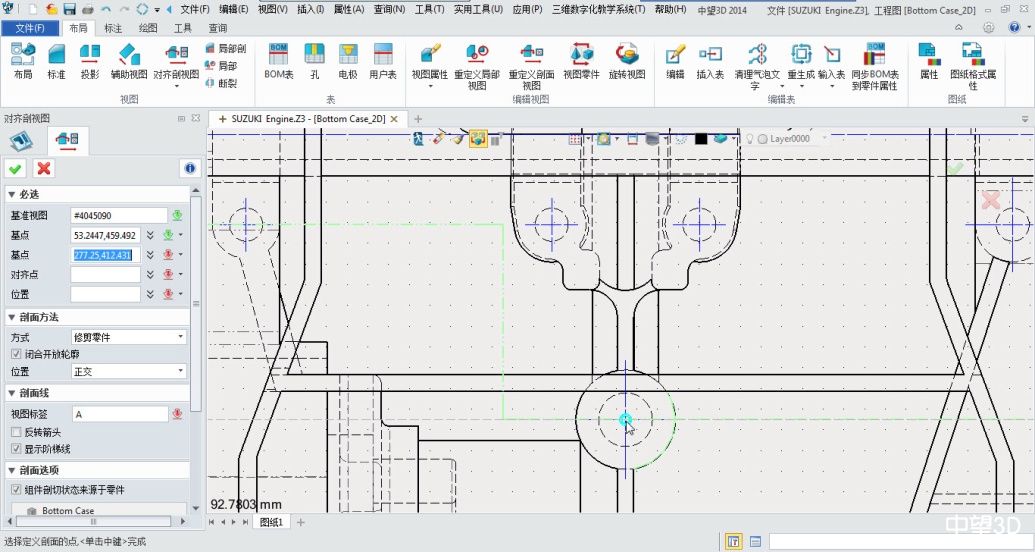

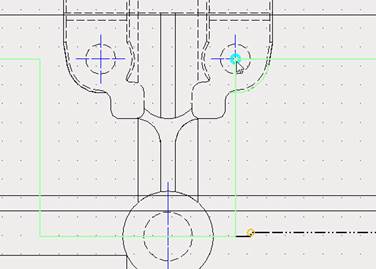

      1、如果需要修改剖視點的位置，只需要激活選定點，左鍵選擇，拖動點到你需要的位置即可。

圖7拖動點的位置

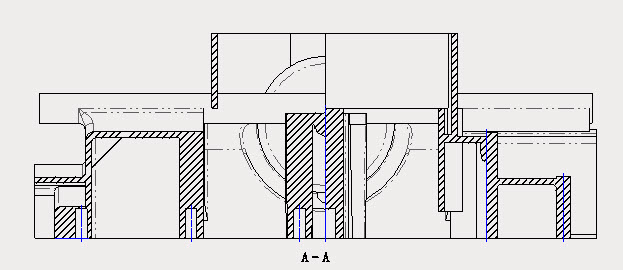

      剖視圖會實時更新，自動修改，點的編輯以及修改非常方便。
圖8中望3D自動更新剖視圖

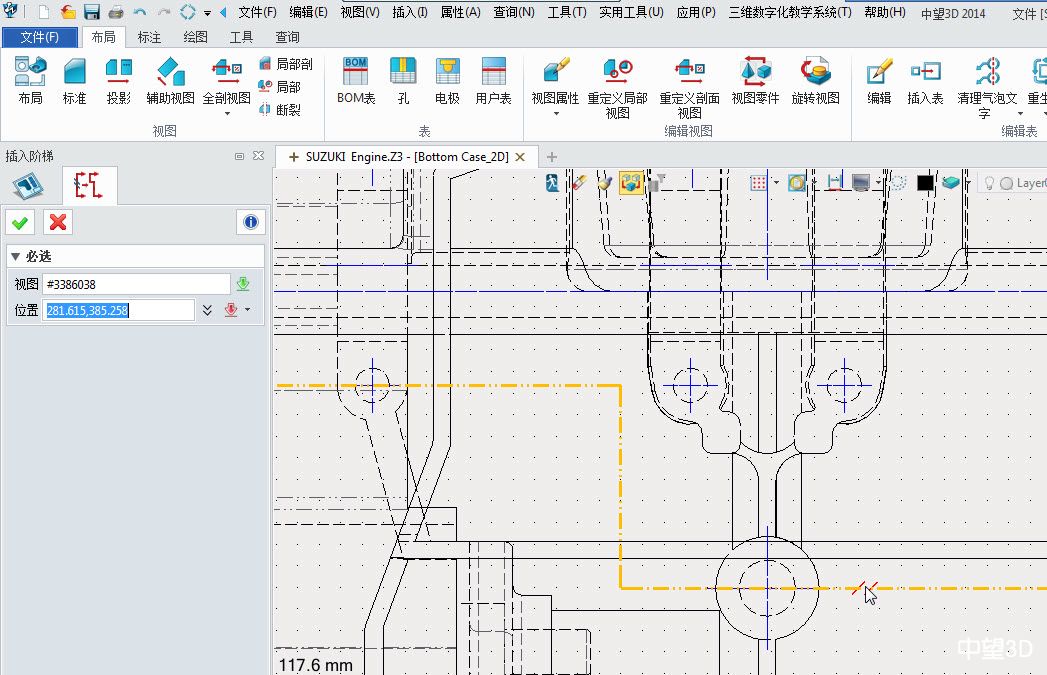

      2、如果需要增加新的剖視點，可以把鼠標移動到剖面線上，單擊右鍵菜單的“插入臺階”選項，便產生新的剖視點。
圖9增加新剖視點

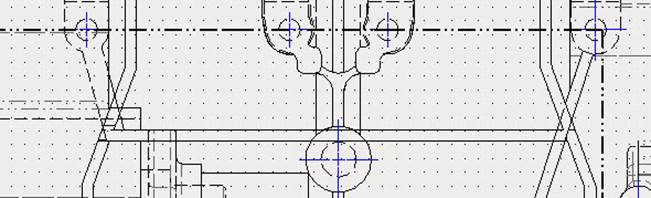

     拖拽點到新的剖視位置，剖面視圖也會跟著自動更新。
圖10剖面視圖自動更新

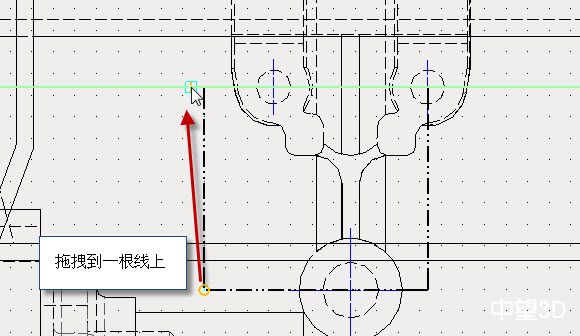

      3、如果需要刪除一些剖視點，可拖拽來調整。
圖11刪除剖視點
      4、 也可以通過右鍵菜單里的“反轉方向”來改變剖視圖的方向。
圖12改變剖視圖的方向
       至此，三維CAD中望 3D的剖視圖功能已簡單介紹完畢，看著圖文便覺得很容易，很想實操一遍吧？那么快來中望技術社區（http://www.wojiangjie.com/community/thread-17212-1-1.html）下載原圖紙吧。易學易用，快速便捷是中望3D的優勢所在，也是最適合初學者入門的三維ＣＡＤ軟件。另外，中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html
