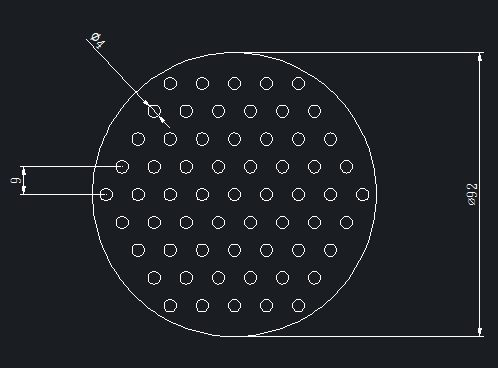

今天我們來做一道練習題，利用陣列命令繪制如圖所示的帶角度的矩形陣列。大家可以先動手畫一畫，小編下面介紹其中一種繪制方法。
1、 首先，大家打開中望CAD軟件

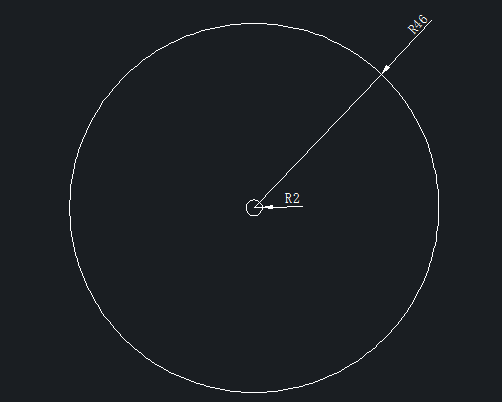

2、 在繪圖區域選擇合適的一點為圓心，繪制半徑為46和2的圓

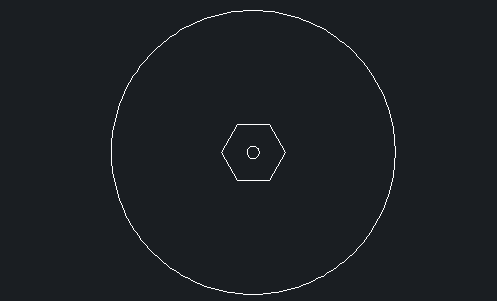

3、 點擊【繪圖】-【多邊形】按鈕，繪制一個正六邊形，繪制六邊形時選擇外切于圓，圓的半徑為9

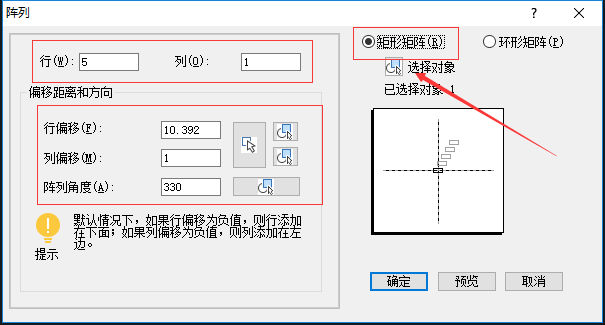

4、 在繪圖區域輸入ARRAY命令，打開如圖所示的陣列對話框

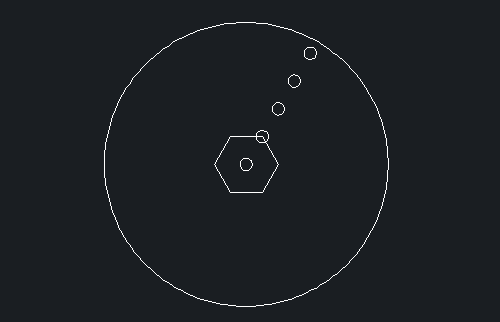

5、 在陣列對話框選擇矩形矩陣，然后選擇直徑為4的圓為陣列對象，其他設置如上圖所示，繪制出如圖所示的矩形陣列

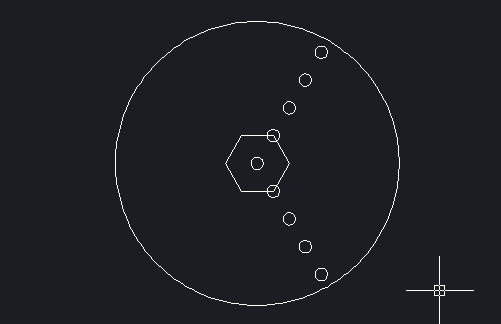

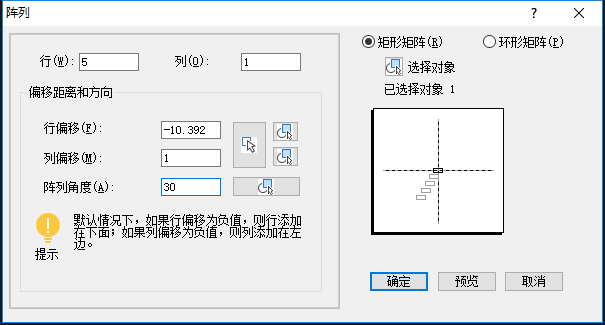

6、 再次執行陣列ARRAY命令，陣列相關數據設置以及結果如圖

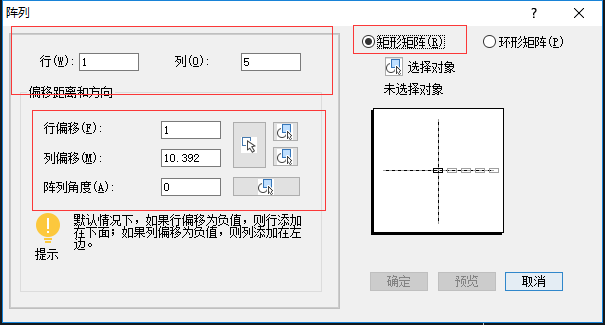

7、 操作同上，相關設置如下：

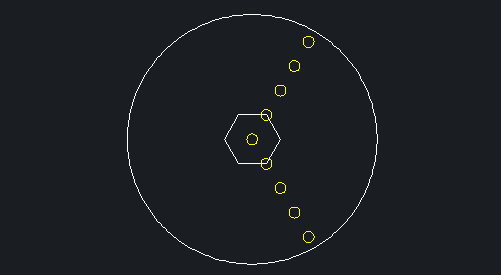

8、 此時選擇的陣列對象如圖中黃色部分所示

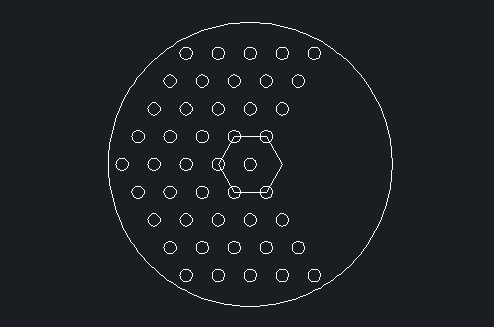

9、 繪制結果如圖

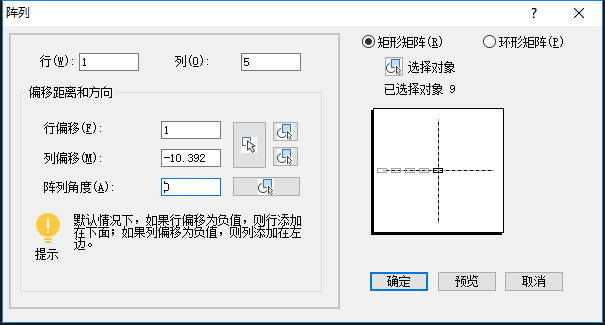

10、 操作同上，相關設置如下：

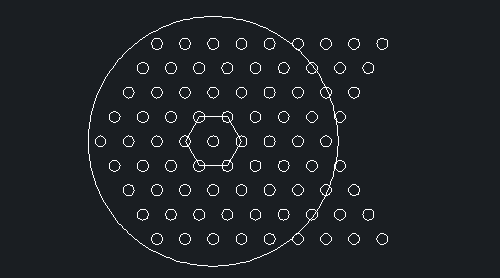

11、 此時選擇的陣列對象跟第8個步驟相同，繪制結果如下：
12、 刪除多余的圖形，得到下圖：
13、 最后給圖形標注，即可在CAD中完成帶角度的矩形陣列的圖形繪制
