三相異步電機具有高效、節能、性能好等優點，被廣泛應用于農業、食品、土木等機械設備中。對于接觸工業設計的人來說其設計難度是有目共睹的，非常考驗三維ＣＡＤ設計師的耐心跟細心。一款靈活易用的三維CAD軟件可大大提高設計師的工作效率，下面介紹用一款簡易程度被業界普遍認可的三維CAD中望3D 2014設計三相異步電機的方法。通過以下簡易的三維CAD設計教程，你可以快速把握軟件使用技巧。

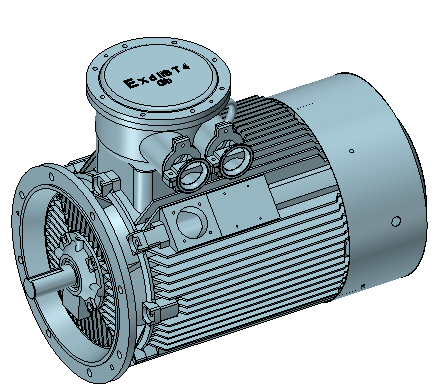

圖1 用中望3D 設計的三相異步電機

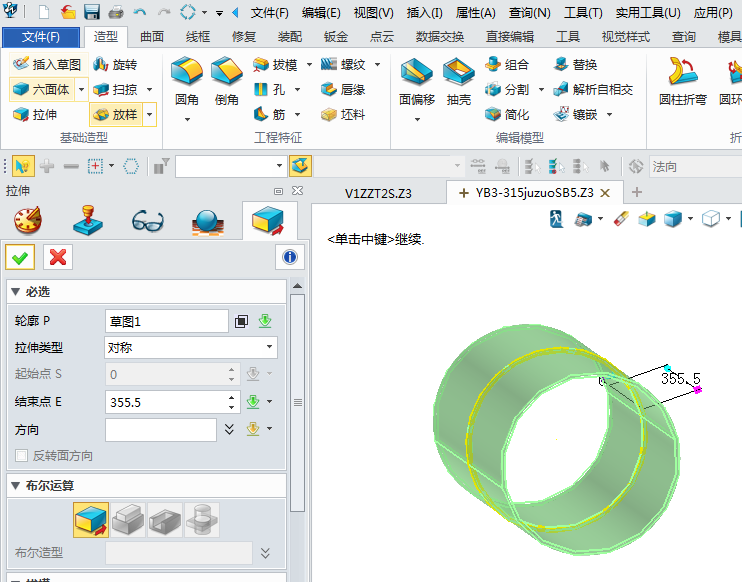

      1、設計電機外殼，進入草圖繪制輪廓，拉伸外形，如圖：

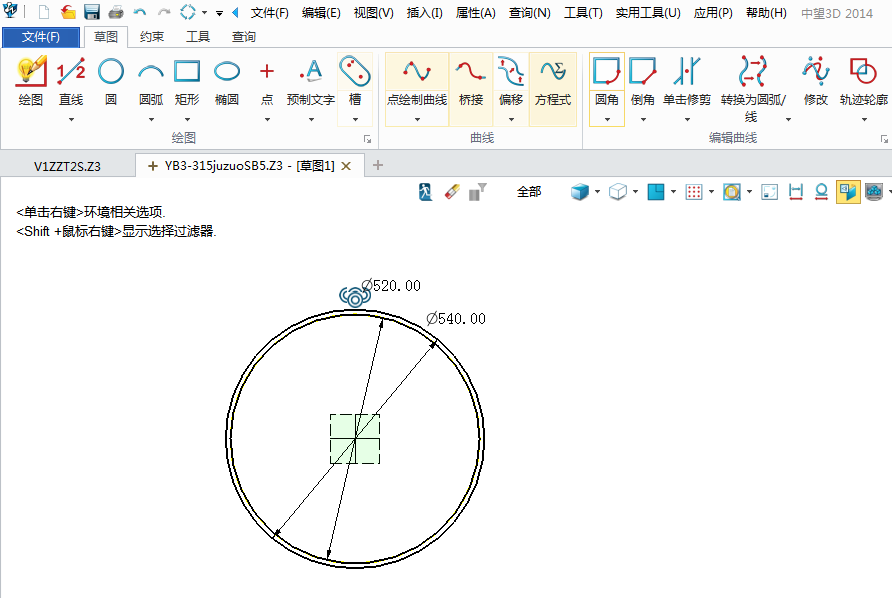

圖2 繪制電機外殼

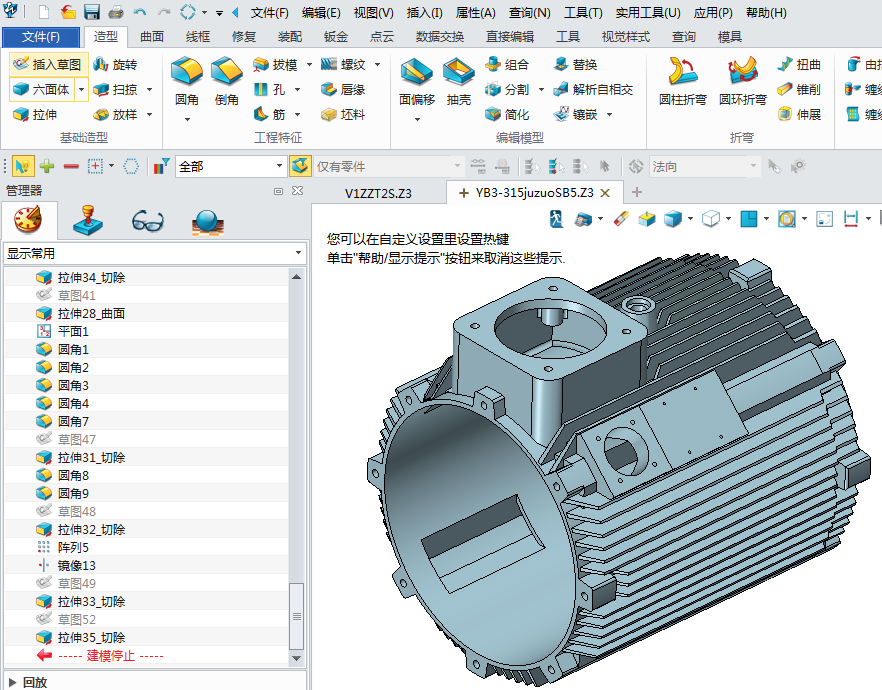

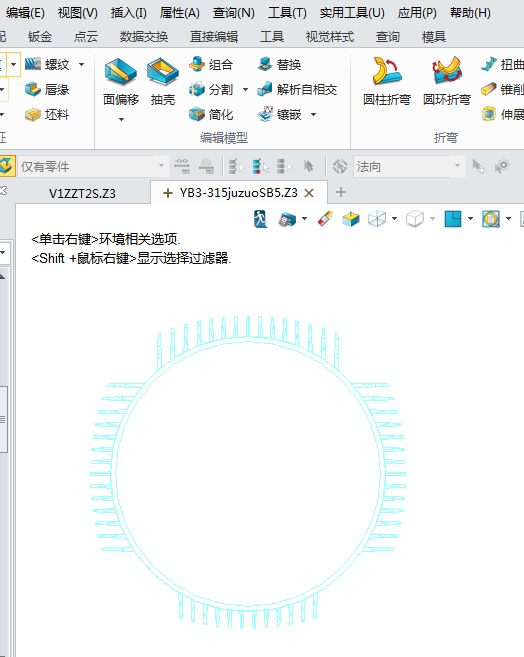

       2、繪制外殼的筋條，點擊草圖鍵，繪制筋條的線條，拉伸完成，如圖：

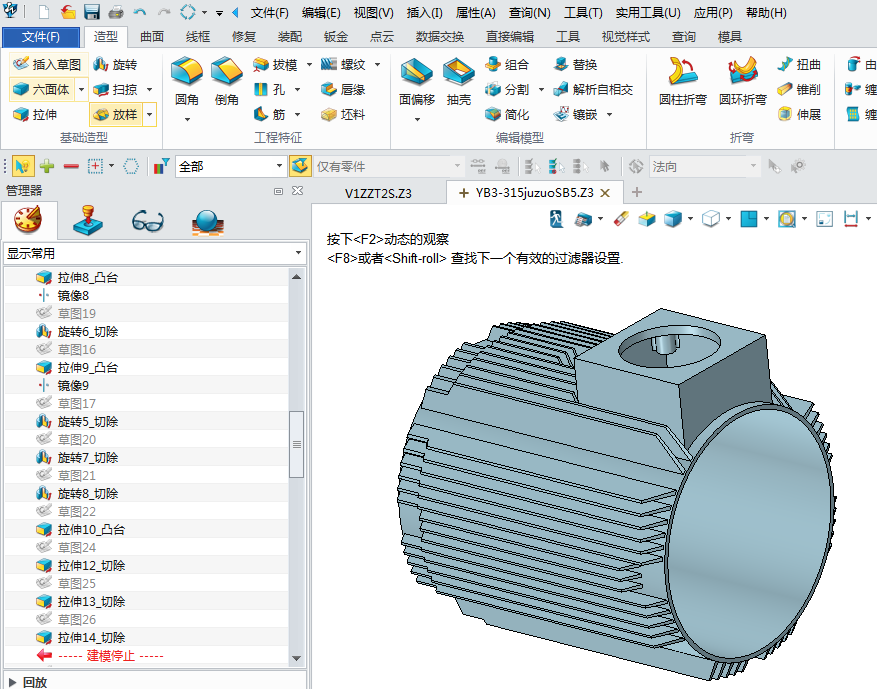

圖3 繪制外殼筋條

      3、繪制接線盒，點擊草圖鍵，繪制接線盒的輪廓，拉伸切除完成，如圖：

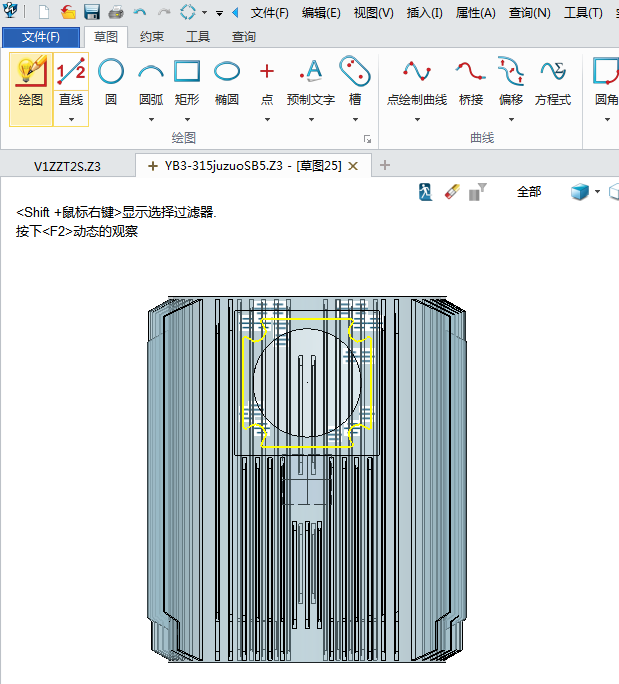

圖4繪制接線盒

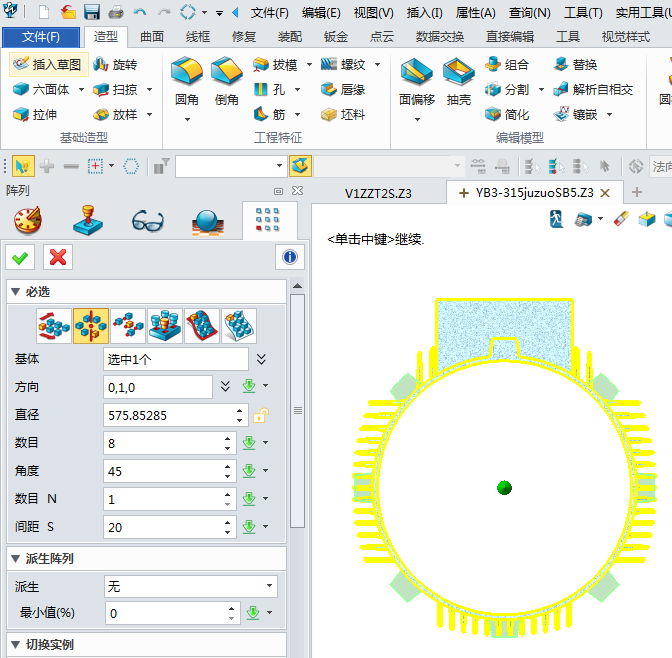

       4、繪制凸臺，點擊草圖鍵，繪制凸臺輪廓，拉伸完成1個凸臺，再使用中望3D的陣列命令，選擇圓形陣列完成其它凸臺的設計，這樣就避免了重復設計的麻煩，如圖：

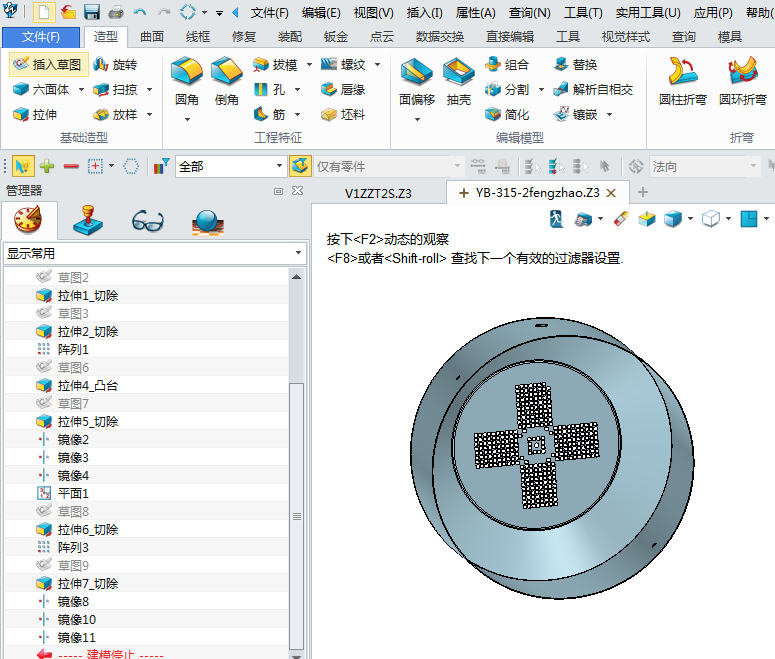

圖5 用中望3D的陣列命令完成凸臺設計

      5、倒角及其它細節的特征設計：

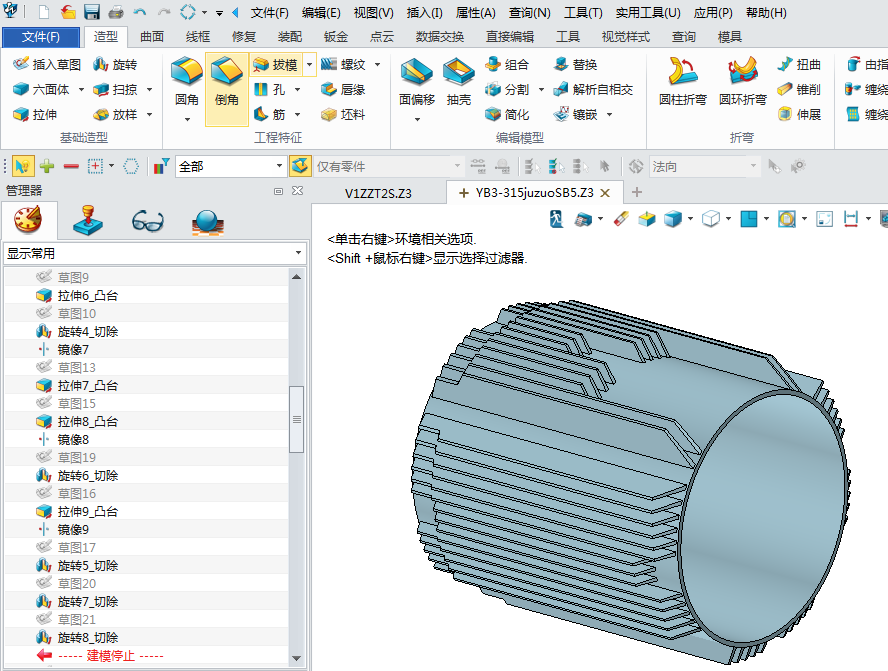

圖6 完善細節

      6、用類似方法設計其它電機零件：

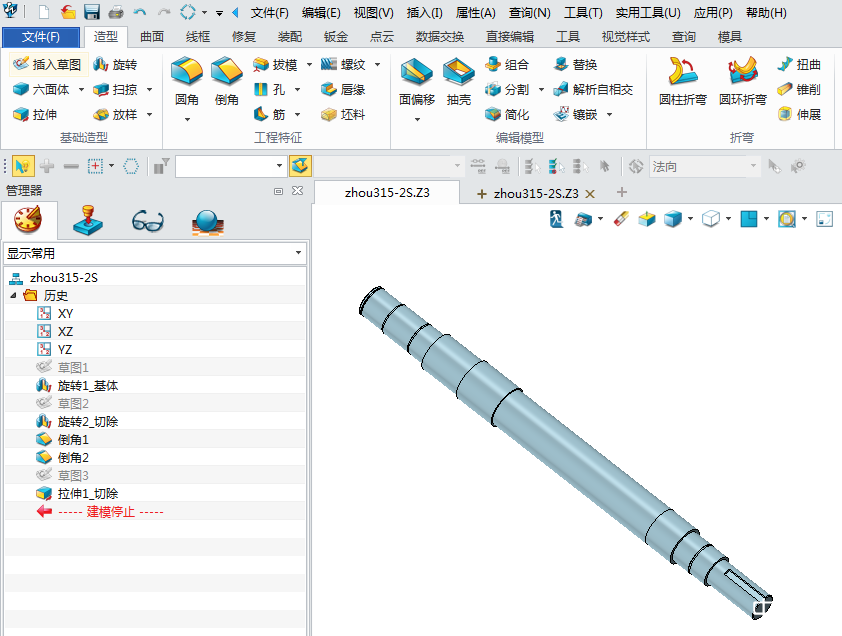

圖7 零件的設計

     8、裝配電機的零件，點擊插入命令，對齊裝配電機的零件，并檢查干涉，如圖：

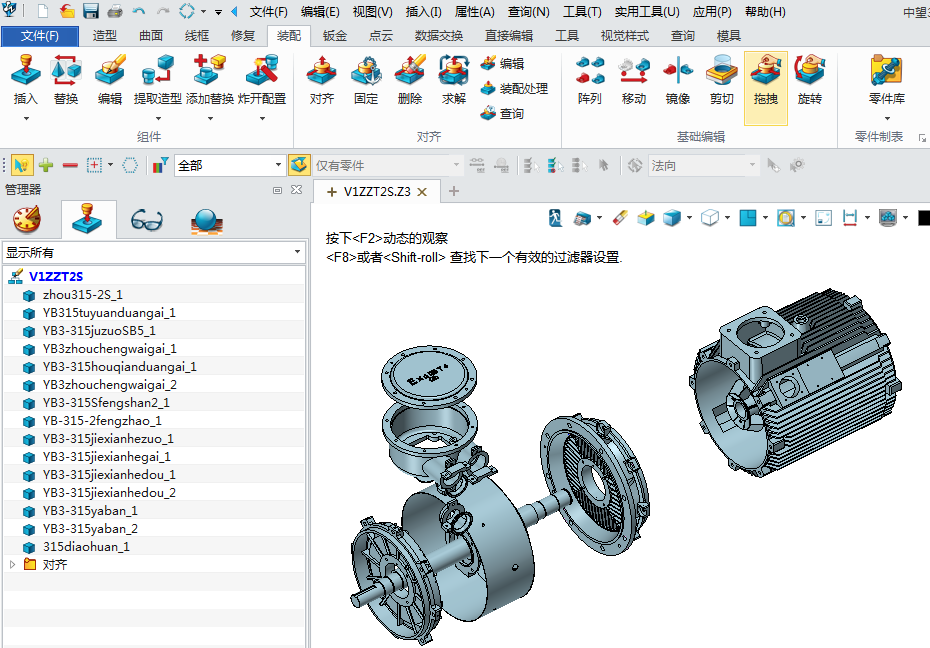

圖8裝配電機零件

       至此，用中望3D 2014設計三相異步電機的過程已介紹完畢，其拉伸和陣列命令的使用可節省設計時間，僅用七步即可完成模型的設計，過程簡單明了舒暢。當然，再簡便的三維CAD軟件也只是一種工具，要學好三維設計，還需要設計師們的悉心投入。結合源圖紙可以更好地理解這次的設計，源圖紙可到中望技術社區（www.wojiangjie.com/community/thread-17143-1-1.html）下載。另外，三維設計軟件中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
