CAD參照怎樣用在位編輯功能？

CAD塊和外部參照的在位編輯命令啟動方法：

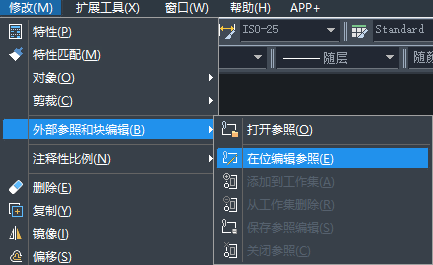

1. 我們點擊“修改”點擊“外部參照和塊編輯”再點擊“在位編輯參照”

2. “參照編輯”工具欄：單擊“在位編輯參照”。

REFEDIT命令

1.REFEDIT是打開參照編輯命令，啟動命令之后，根據命令行提示選擇圖形文件中的外部參照，彈出“參照編輯”對話框?！皡⒄站庉嫛睂υ捒虬ā皹?biāo)識參照”選項卡和設置“選項卡”。

2.“標識參照”選項卡主要為被編輯的參照提供標識視覺效果并定義選擇參照的方式?！白詣舆x擇所以嵌套的對象”單選框處于選中狀態時，選定參照中的所有對象自動包含在參照編輯操作中；“提示選擇嵌套的對象”單選框處于選中狀態時，關閉“參照編輯”對話框后將提示用戶在要編輯的參照中選擇對象。

3.“設置”選項卡控制在參照中提取的圖層和其他的命名對象是否唯一可修改；控制編輯參照期間是否提取并顯示參照中所有可變得屬性定義；是否鎖定所有不在工作集中的對象。

4.當塊和外部參照的在位編輯操作完成后，命令行提示：用REFCLOSE或“參照編輯”工具欄來結束參照編輯任務。

根據命令行提示在命令行中輸入REFCLOSE命令或使用“參照編輯”工具欄上的“關閉參照”、“保存參照編輯”按鈕結束參照編輯任務，此時將彈出確認對話框。
