CAD如何繪制齒輪

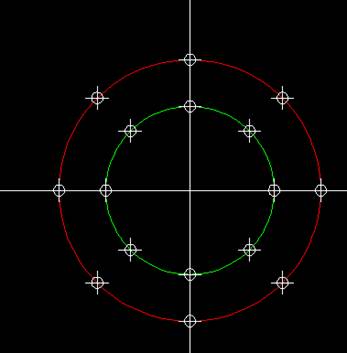

1、 先畫出兩個圓，構造線，再進行定數等分。如下圖所示。

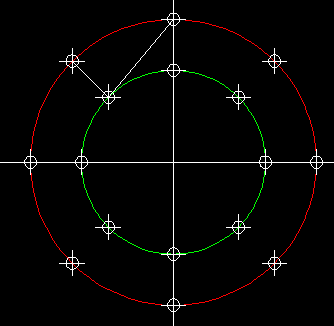

2、 點擊【繪圖】|【直線】，如下圖所示將點連接起來。

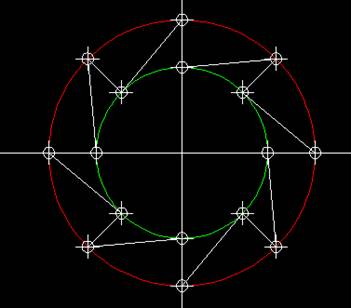

3、 所有點連接完成。

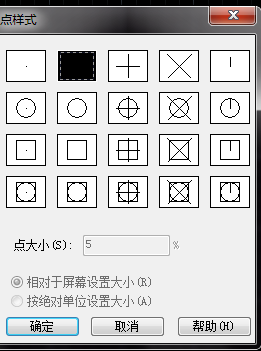

4、點擊【格式】|【點樣式】。
5、 在點樣式那里選擇空白的，也就是看不到的點，單擊確定。

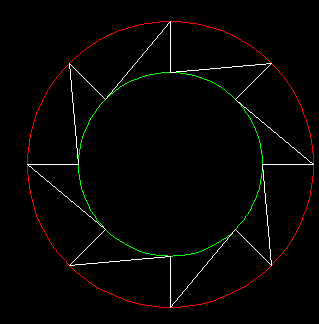

6、 如下圖所示就完成了齒輪。
以上就是本篇文章的全部內容了，大家都學會了嗎，趕緊下載中望CAD來試試吧。
