問題描述

在繪圖過程中使用延伸或裁剪命令時如果兩對象未直接相交則不能直接完成延伸或裁剪動作。

問題原因

系統(tǒng)變量EDGEMODE的默認值發(fā)生改變。

解決方法一

1、在命令行輸入EDGEMODE。

2、根據(jù)命令行提示輸入數(shù)值【1】回車。

解決方法二

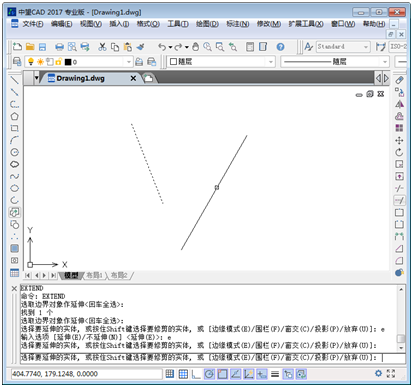

1、在命令行輸入【EXTEND】，然后【回車】。

2、命令行提示：

當前設置：投影=視圖，邊=無

選擇邊界的邊...

選擇對象或<全部選擇>：選擇對象，然后【回車】

選擇對象或<全部選擇>：

選擇要延伸的對象，或按住 Shift 鍵選擇要修剪的對象，或

[欄選(F)/窗交(C)/投影(P)/邊(E)/撤銷(U)]：輸入【E】，然后回車

輸入隱含邊延伸模式 [延伸(E)/不延伸(N)] <不延伸>：輸入【E】，然后回車

選擇要延伸的對象，或按住 Shift 鍵選擇要修剪的對象，或

[欄選(F)/窗交(C)/投影(P)/邊(E)/撤銷(U)]：選擇需要延伸的對象
