CAD形位公差怎么標注
形位公差表示特征的形狀、輪廓、方向、位置和跳動的允許偏差。用戶可以通過特征控制框來添加形位公差，特征控制框包含當個標注的所有公差信息。使用TOLERANCE命令可以創建不帶有引線的形位公差。
形位公差標注命令啟動方法如下。
下拉菜單：選擇“標注>公差”命令；
“標注”工具欄：“公差”按鈕 ；
命令名：TOLERANCE↙。
啟動命令后，彈出“形位公差”對話框，用戶可以在“形位公差”對話框中設置添加的形位公差標注的公差信息，單擊對話框中的黑框，則可以在彈出的“特征符號”對話框中選擇需要添加的特征符號。

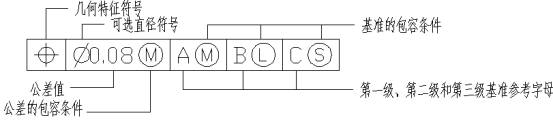

形位公差如下圖1所示，用戶可以使用大多數編輯命令修改特征控制框，還可以使用對象捕捉模式對其進行捕捉和使用夾點編輯。
圖1
