問題描述

解決方法

1、在命令行輸入【DSETTINGS】，然后【回車】，打開【草圖設置】對話框。

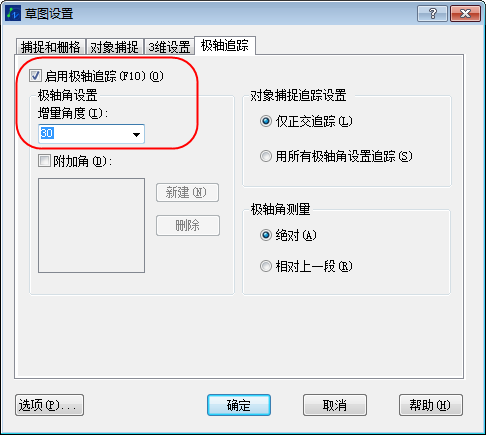

2、在【草圖設置】對話框的【極軸追蹤】選項卡上選擇【啟動極軸追蹤】復選框。

3、在【極軸角設置】組合框的【增量角】下拉列表選擇【30度】。

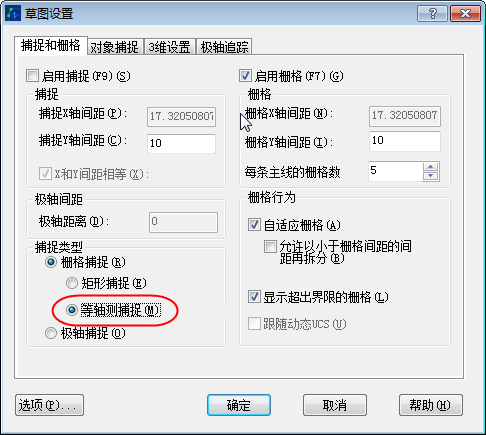

4、在【捕捉和柵欄】選項卡的【捕捉類型】下選擇【等軸測捕捉】。

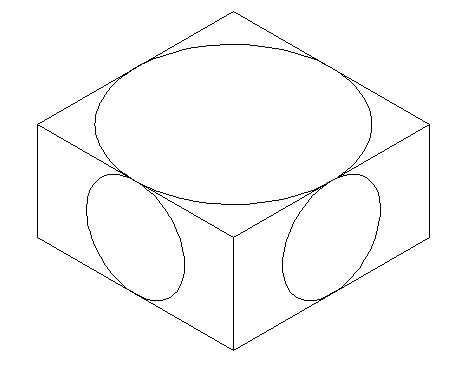

5、開始繪制軸測圖。按【F5】鍵或【CTRL】+【E】組合鍵，可以選擇不同的等軸測平面。

6、在命令行輸入【ELLIPSE】，然后【回車】。

7、命令行提示：

指定橢圓軸的端點或 [圓弧(A)/中心點(C)/等軸測圓(I)]：輸入【I】，然后【回車】。

指定等軸測圓的圓心：

指定等軸測圓的半徑或 [直徑(D)]：

交叉參考：在標注類 3.2中，介紹了軸測圖的繪制和軸測圖的標注。
