CAD怎么畫法蘭圖紙

隨著科學的進步，電腦制圖成為了重工業及建筑工業中作圖的重要工具，早些年技術工人都是用尺子，圓規，鉛筆進行繪圖，現在人們都用CAD，鋼構CAD進行繪制，快速又精確。

1、因?yàn)榱信e的步驟比較詳細 我就把幾個步驟結合到一起講了，希望朋友們仔細閱讀哦，首先打開CAD軟件，在里面找到直線工具，也可以直接按下L ，在CAD中L是直線的快捷鍵，

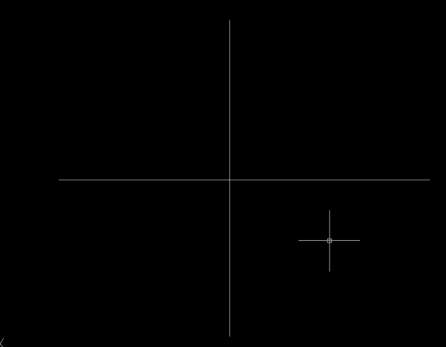

2、選擇好直線工具之后，在下面的工具欄里選擇正交打開，然后在畫布上繪制兩條垂直相交的直線，用作畫圖的中心線使用，然后選擇圓工具，也可以直接按下C進行繪制，以交點為圓心畫圓，點擊圓心之后在命令欄里輸入要繪制的圓的半徑值，這里我是以平焊10kg法蘭DN200的為例畫的

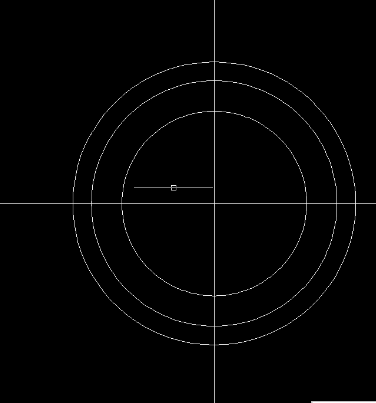

3、我們先繪制的是法蘭的外徑值，然后再重復畫圓的步驟，畫法蘭的內徑值，也是輸入半徑值，DN200法蘭的內徑是222 我們就輸入111是法蘭的內徑值，以外徑圓圓心為圓心畫圓。

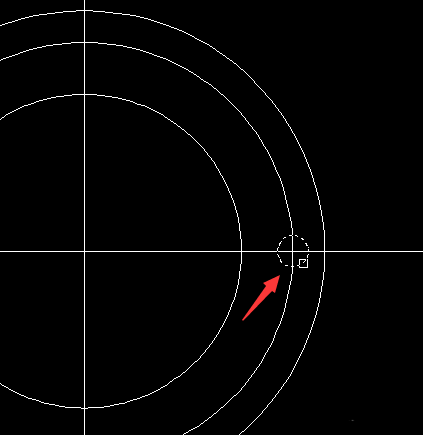

4、然后還需要我們按照法蘭的中心距再畫一個圓用來做法蘭孔的圓心，畫好之后我們?cè)谶@個中心距的圓與中心線交點為圓心畫螺栓孔，螺栓孔是22，我們就話11就可以了，這個圓就是法蘭邊上的用來擰螺絲用的孔

5、畫好這個孔之后我們就不需要再依次的畫其他的圓了，在這里告訴大家像這種在一條軌道上的圖片我們可以用陣列來完成，首先選擇陣列，在陣列中選擇環形陣列，因?yàn)槲覀円趫A形的軌道上畫。

6、然后選擇中心點，它會返回到畫布上，在這里我們選擇圓心就可以了，然后我們?cè)佥斎胛覀円嚵谐鰜淼臄?shù)量 就是說我們一共要畫幾個圓，包括這個初始圓在內，就是法蘭一共幾個螺栓孔，就輸入幾就可以。

7、選擇對象，就是選擇我們要陣列的這個圓，這個步驟可以和第六步顛倒操作也可以，選擇對象之后圓會成虛線狀這是點擊回車，點擊確定，就可以看到在這個圖上出現我們要繪制的其他圓了，這就完成了法蘭平面圖的制作，
