CAD如何調整多段線的寬度

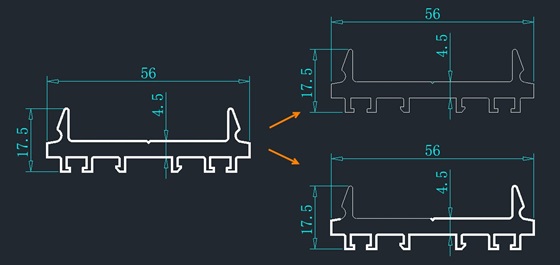

在AutoCAD設計中，多段線（Polyline）是一種常用的對象類型，廣泛用于繪制輪廓、路徑和具有寬度的線條。調整多段線的寬度不僅可以優化圖紙的可讀性，還能滿足不同制圖標準的需求，如表示墻體厚度、道路邊界或特殊填充區域。然而，許多CAD用戶在使用多段線時，可能遇到寬度調整不靈活、局部修改困難或線寬顯示異常等問題。本文將詳細介紹調整多段線寬度的多種方法，幫助您更高效地控制多段線的外觀，提升繪圖精準度與美觀性。

方法一：

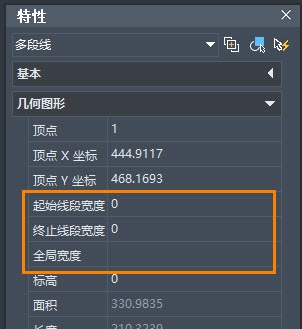

鍵盤【Ctrl+1】打開特性欄對話框，通過輸入【起始/終止線段寬度】或【全局寬度】，來修改多段線的寬度。其中【起始/終止線段寬度】為多段線某一段的寬度，【全局寬度】為多段線全部寬度。

方法二：

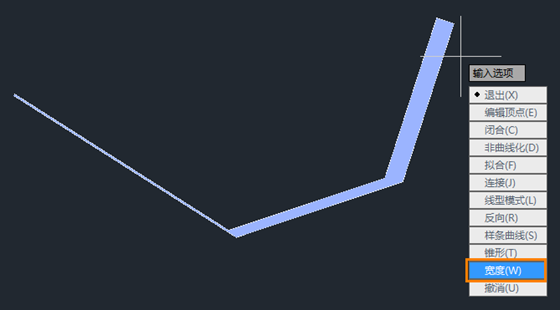

雙擊多段線，或者輸入命令【PEDIT】，進入多段線編輯功能，選擇【寬度】，設定寬度值，即可將多段線指定為統一寬度。

以上就是本文的全部?jī)?nèi)容。希望可以對你有所幫助~
