CAD為什么選擇填充會連同邊界一起選中
在CAD軟件中進行填充操作時，許多用戶可能會遇到這樣的困擾：明明只想選中填充圖案，卻連帶著邊界線一起被選中。這種情況不僅影響編輯效率，還可能引發誤操作。那么，為什么CAD的填充和邊界會默認關聯？這種設計有何用意？又該如何靈活控制填充與邊界的選中關系？本文將深入解析這一現象的原因，并提供多種實用方法，幫助您精準選擇目標對象，優化繪圖流程。
原因分析：
由于填充邊界和填充有關聯性，CAD中是可以設置是否進行關聯選擇的。

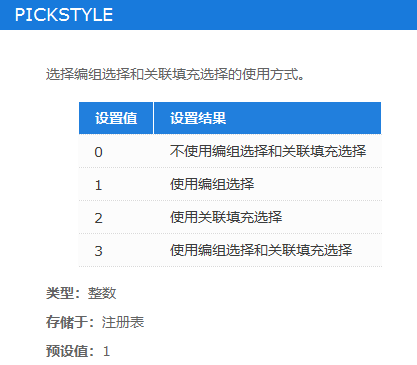

系統變量【PICKSTYLE】控制編組和填充關聯的選擇。
解決方案：

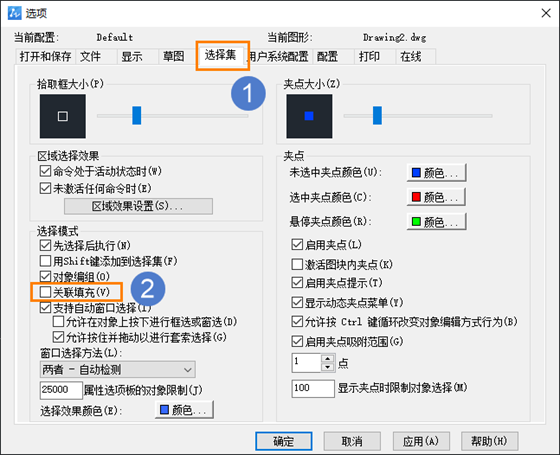

點擊菜單【工具-選項】（【OPTIONS】命令），在【選擇集】頁面中，將【關聯填充】的勾選去掉。
以上就是本文的全部內容，希望可以對你有所幫助，更多關于CAD的資訊可以關注我們~
