出工程圖是每個工程師在設計制圖中必須的工作內容，特別是剖視圖、軸測視圖方向的更改、視圖顯示的樣式管理。這幾方面都影響著工程師的工作效率，國內領先的三維CAD/CAM軟件中望3D近日推出2014 Beta版本，更新改進了很多實用的新功能，包括內嵌格式轉化器 、新增多組件插入功能、智能彎曲工具、全面優化工程圖等功能。本文主要介紹中望3D 2014如何用工程圖功能提高工程師的工作效率。

       1.首先進入工程圖模塊,在操作窗口右鍵快捷菜單選擇2D工程圖

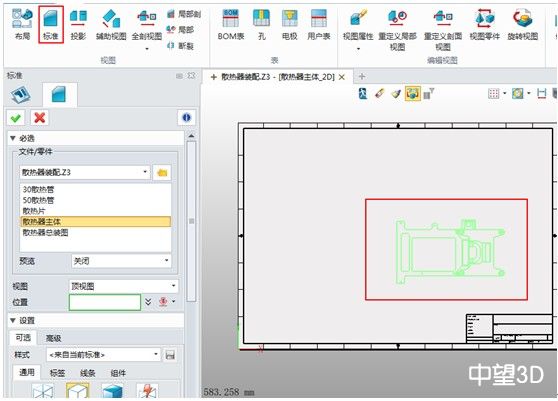

      2.插入主視圖，通過標準視圖插入主視圖

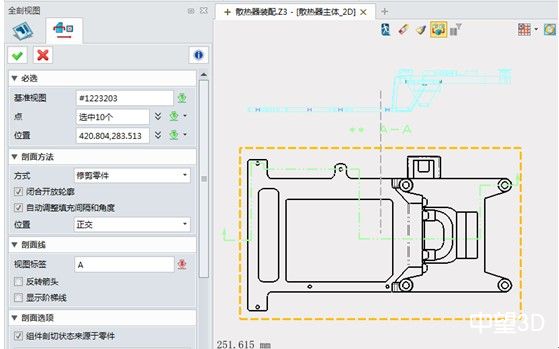

     通過全剖視圖功能創建剖視圖

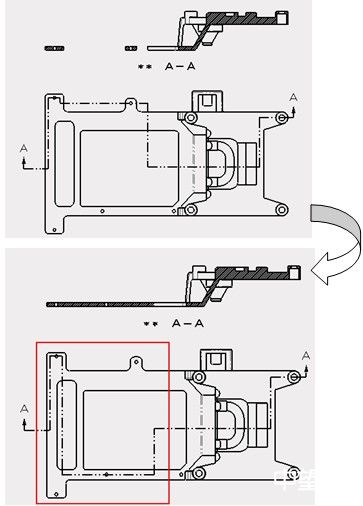

        當要更改剖視圖的位置時，直接拖動剖折線的位置就完成相關更改。


      3.動態修改軸測圖的方向視角

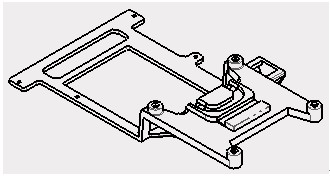

     首先以軸測圖或者任意視角插入一個視圖

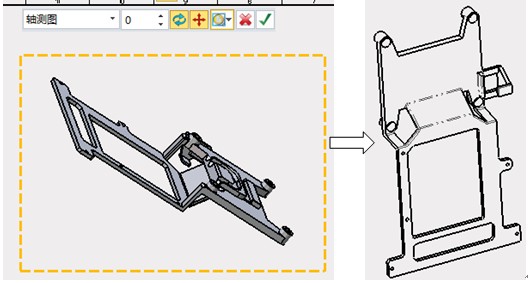

     當要更改零件的視圖方向時使用旋轉視圖功能就能快速完成更改

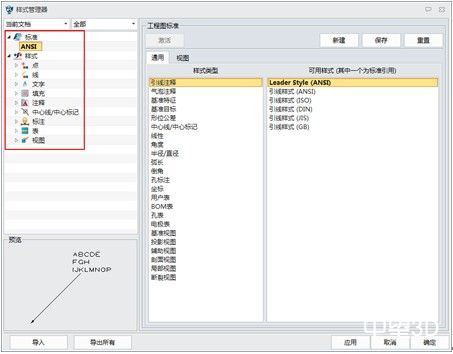

     4.豐富的工程圖樣式管理器

可以創建企業內部的工程圖樣式，統一所有標準。

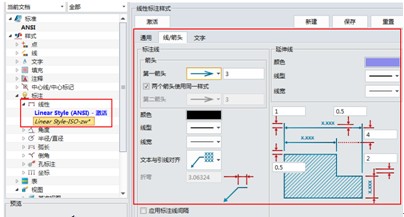

標注樣式的定制

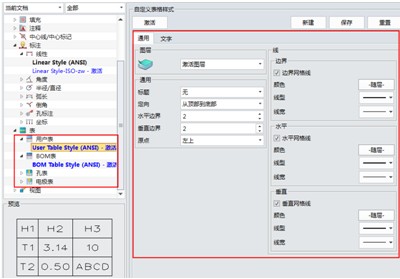

圖表樣式的定制

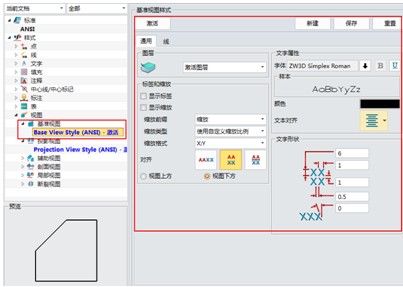

  視圖顯示樣式定制



       通過上面的功能可以大大的提高工程師的出工程圖的效率。

       通過以上實例介紹，中望3D 2014全面優化工程圖在工業設計過程中，是非常實用的功能亮點，大大提高設計師的工作效率。中望3D 2014能夠滿足設計師們的工業設計需求，加快產品的CAD\CAM設計速度，迅速將設計師的想法概念完美的展現。大家可以登陸中望3D官網www.zw3d.com.cn可免費提供下載試用。為了幫助更多想要快速掌握三維CAD設計的用戶，能夠輕松體驗中望3D2014新功能，特別在Beta搶先體驗版推出“你猜圖我獎iPad Mini”活動。活動期間，將結合萬人下載的“奉老師三維CAD/CAM培訓教程”，從中望3D 2014中挑選全新升級的功能亮點，通過微信將功能圖標發送給關注“中望3D”的參賽者，回復圖標對應的功能名字即可，具體活動規則歡迎點擊： http://www.zw3d.com.cn/market/list-13/article-216-1.html
