以圖1的切割機外殼為例，該產品形狀較復雜，包含很多筋骨和靠破區域，分型面不在同一個平面。接下來，將為大家講述該產品在中望3D中快速地自動創建所有分型線、分型面，自動分型及模架、標準件設計的過程。

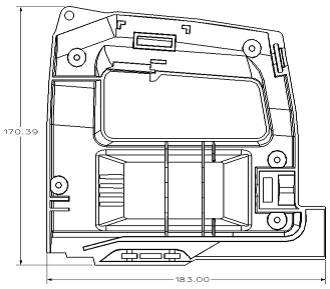

圖1 切割機外殼

       （1）產品導入、分析及數據修復

       中望3D兼容主流三維軟件的文件格式，可以直接打開其他三維軟件創建的文件而無需進行格式轉換。對于軟件間文件的數據丟失，中望3D可以非常直觀地查找到開放邊，并提供了專門的修補工具，可以快速修復產品。

圖2 快速開放邊查找

       中望3D提供精確的質量計算功能，不但支持封閉實體的計算，同時也支持開放造型計算。此功能可以幫助用戶在獲得客戶數據后，無需進行產品修復，就可以直接進行質量和體積計算，并作為報價參考，從而縮短設計流程（圖3）。

       拔模角在模具設計中至關重要，直接影響著產品能否順利脫模。中望3D提供了直觀易用的產品分析功能，通過該功能可以快速獲取產品的拔模信息，從而進行產品的修正（圖4）。

       （2）建立模具項目

       中望3D模具模塊提供了建立模具項目的功能。該項目是一個包含有模具各部分組件節點的裝配樹，但不是設計流程必須操作的步驟，用戶可以根據自己的需要選擇建立或不建立。若不建立模具項目，用戶依然可以自由地進行不含模具裝配樹的設計，所有模具設計功能均不受限制。

圖5 模具項目樹

       （3）產品的定位、布局與收縮率

       中望3D模具模塊提供了產品的自動位置調整功能，可以快速將產品原點定位到模具中心或自己想要的位置。同時，可以根據實際需求，設置自己的模腔數量，系統分別提供了平衡、線性和圓形三種布局樣式。另外，在收縮率的設置中，可以設置均勻縮放，或者分別在X、Y、Z方向設置不同的縮放比例（圖6）。

       （4）產品區域設置

       中望3D模具提供了通過顏色劃分產品區域的功能。只要進行了區域設置，系統便可以根據設定的區域快速創建分型線、分型面及分型。但是，區域劃分不是必須的，用戶可以不設置區域，而直接創建分型線、分型面，并進行分型（圖7）。

       （5）分型線創建

       中望3D模具提供了很多創建分型線的功能，對于進行了區域設置的產品，可以在分割區域時直接創建出分型線。而對于未做區域設置的產品，可以通過“自動創建分型線”功能自動創建所有分型線（含靠破區域）。

       （6）分型面創建

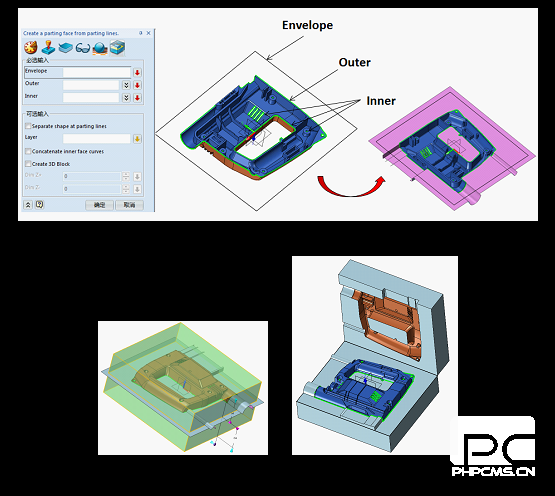

       中望3D模具提供非常智能而快速的分型面創建功能。只要創建出分型線、外包圍線，一個步驟便可以自動創建出所有分型面（含靠破面）。另外，在中望3D的分型中還支持除“分型面”功能以外通過其它功能創建的曲面作為分型面。因此，在面對非常復雜的產品分型時，用戶可以借助中望3D強大的設計功能來完成分型面設計（圖10）。

       （7）分型

       完成分型面后，創建一個模具坯料，便可以分割出型芯和型腔。在中望3D中，除了支持實體分模，同時還支持片體分模。因此，只要當前分型產品的誤差不影響實際產品精度的情況下，用戶無需修復產品，可以直接使用是開放造型的產品進行分模（圖11）。

       （8）模架

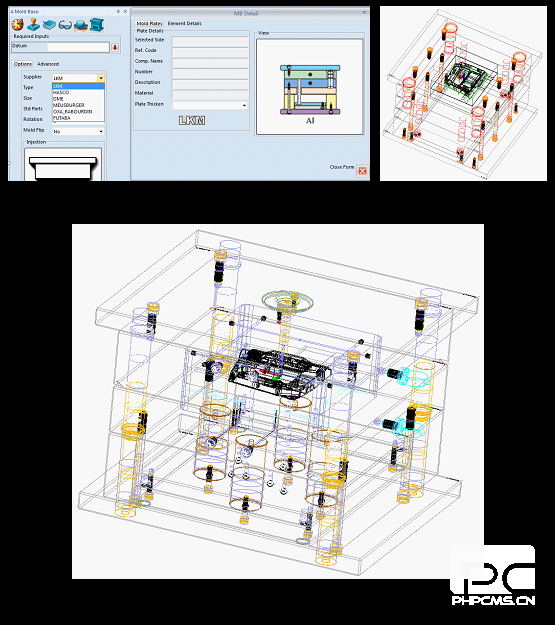

       中望3D模具提供了國內外常用的標準模架，包括LKM、HASCO、DME、FUTABA等。通過模架庫可以直接將標準模架調入到當前設計中，極大地提高了設計效率（圖12）。

       （9）其他標準件

       中望3D具有非常豐富的模具標準件庫，包括頂出系統、澆注系統和冷卻系統設計等。通過標準件庫直接調用，不但能保證極高的模具設計效率，還能滿足企業的設計標準（圖13）。

       至此，一個完整的注塑模具CAD設計流程就完成了。通過中望3D強大而靈活的分型功能、完善的模架庫和標準件庫，可以非常高效的完成全流程的注塑模具CAD設計。中望3D對用戶的三維CAD操作及設計流程的限制少，并且提供的開放造型質量計算功能，可以幫助用戶提前報價，縮短整個模具設計流程。歡迎各位朋友到中望軟件官網免費下載中望3D2012，體驗一下中望3D自由的CAD設計風格和靈活、輕松、高效的CAD設計流程，也可以到中望技術社區中望三維CAD交流區下載模具設計指南。
