在一些行業中,使用三維CAD經常會需要用到裝配的功能，如燃控行業\機械行業,在使用三維CAD進行裝配中的尺寸驅動功能是非常重要的,它可以大大的提高設計效率與讓裝配件之間準確配合。基于這一問題,我們來探討下在中望3D這款三維CAD軟件中是如何來實現裝配尺寸驅動的。請看下面的兩個零件：小齒輪軸與平鍵,我們?nèi)绾蝸碜屗谘b配中進行尺寸驅動。

三維CAD教程之中望3D的高效裝配

       如果要讓小齒輪軸的U型槽與平鍵裝配后,通過改變U型槽的大小來驅動平鍵的尺寸.請看下面步驟:

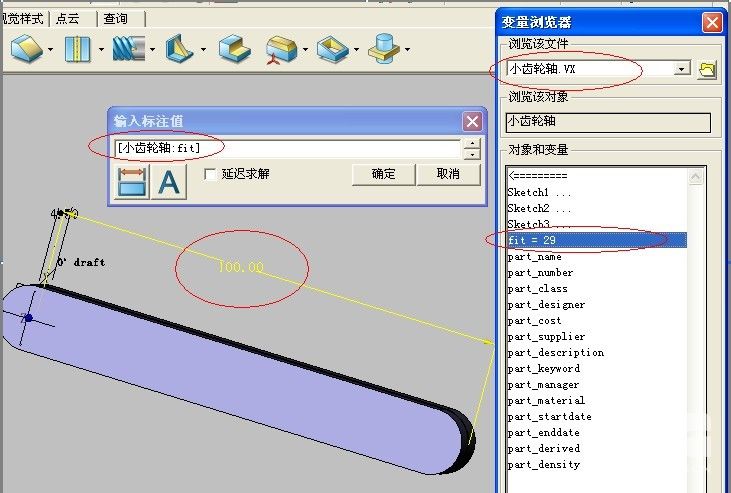

       步驟一:打開小齒輪軸,選擇要變量的尺寸,插入變量,點擊確定.如下圖所示:

三維CAD教程之中望3D的高效裝配

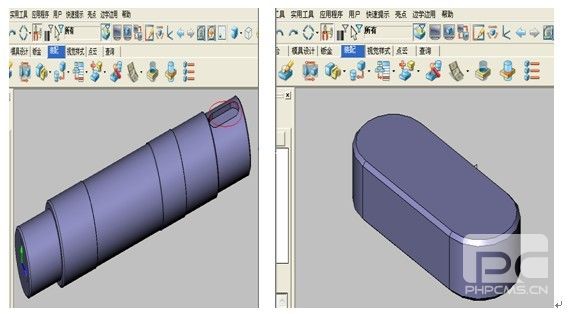

       步驟二:新建一個文檔,繪制平鍵.如下圖所示:

三維CAD教程之中望3D的高效裝配

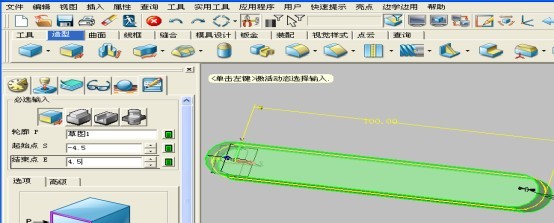

       步驟三:修改平鍵的標注值,并嵌入小齒輪軸的U型槽尺寸,點擊確定.如下圖所示:

三維CAD教程之中望3D的高效裝配

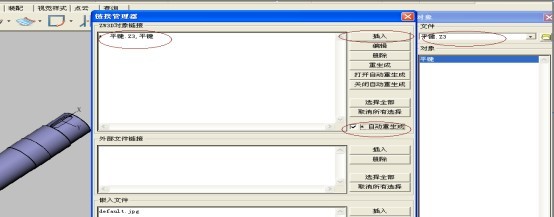

       步驟四:打開小齒輪軸文件,在工具里打開鏈接管理器,插入平鍵對象,點擊”自動生成”如下圖所示:

三維CAD教程之中望3D的高效裝配

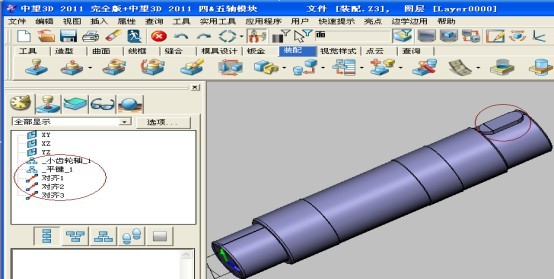

       步驟五:新建一個裝配文件,把小齒輪軸,平鍵進行裝配.如下圖所示:

三維CAD教程之中望3D的高效裝配

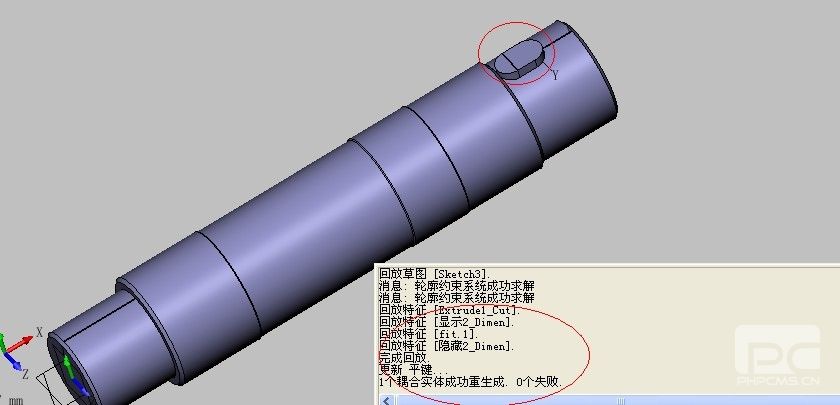

       此時,若需要改變小齒輪軸U型槽大小,則平鍵的大小也可以跟隨著驅動改變.如下圖所示:

三維CAD教程之中望3D的高效裝配

       裝配中的尺寸驅動，相信是很多工程師都會碰到的問題，以上的一些分享，希望可以給到大家一些參考和幫助。

       點擊此處下載作品小齒輪軸
