STEAM教育已經逐漸被越來越多的學校所推崇，目前處于科技前沿的3D設計打印技術也走進了中小學的課堂。使用面向中小學的三維設計打印軟件3DOne，將頭腦中的創意靈感設計出來，能夠鍛煉空間思維能力。這次我們就來設計一朵玫瑰花，打印出來后可以裝飾，也可以送給父母老師。在蕭瑟的寒冬里，百花凋零，然而你的創意之花顯得特別美麗。

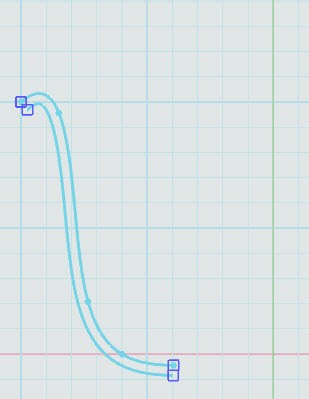

1 、選擇”草圖繪制” ，點擊“通過點繪制曲線” 功能，繪制圖示曲線，點擊左上角的確定。

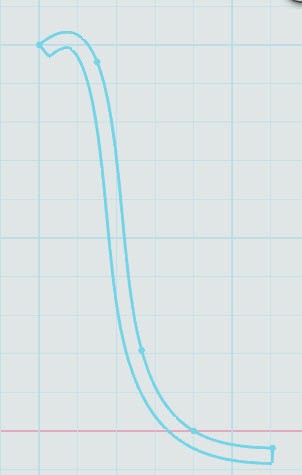

2、不要退出草圖模式，選擇“偏移曲線”功能，把曲線偏移“2”的距離，然后點擊確定。





3、選擇“草圖繪制”，點擊“直線”功能， 連接連個端點位置，點擊確定，退出草圖功能。





4、選擇“特征造型”，點擊“旋轉”功能，選擇圖示位置為軸A，結束角度為“180”度，點擊確定。

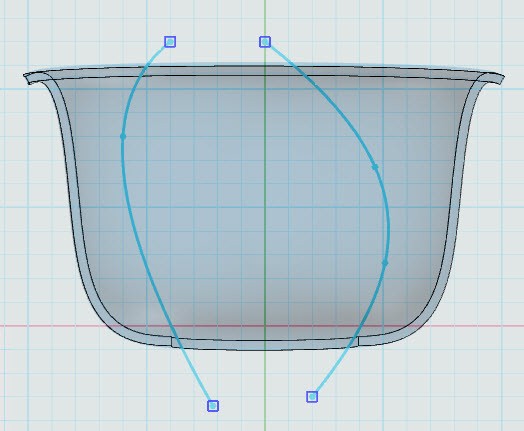

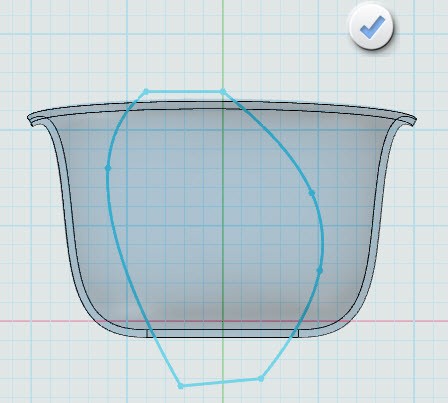

5、選擇“草圖繪制”，點擊“通過點繪制曲線” 功能， 繪制圖示曲線，然后選擇“直線”功能，連接兩個端點：

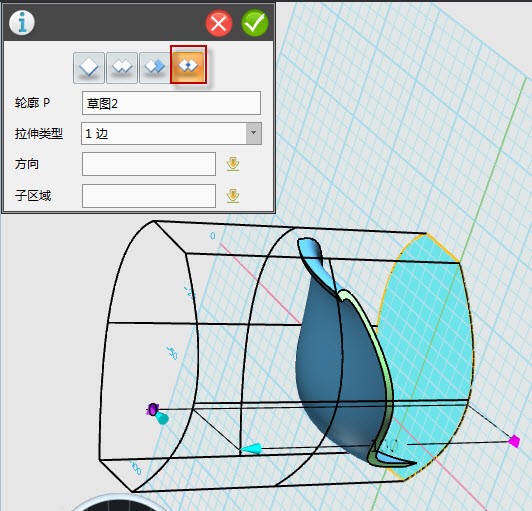

6、選擇“特征造型”，點擊“拉伸”功能，拉伸距離為“100”，然后一定要點擊“交運算”，點擊中間的小勾完成 ，完成了一片花瓣。

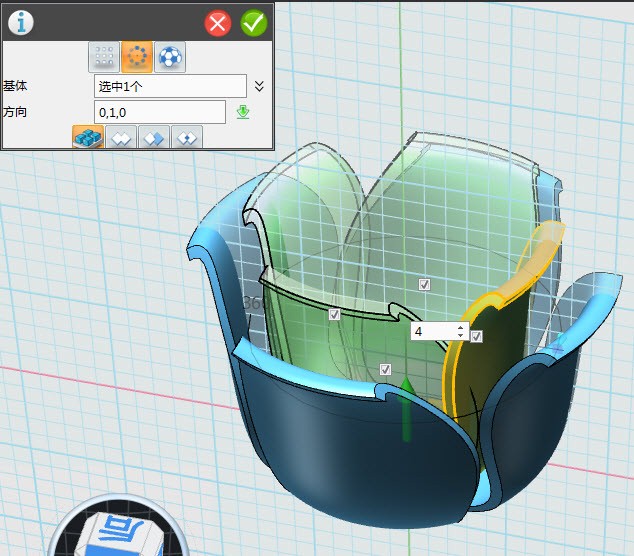

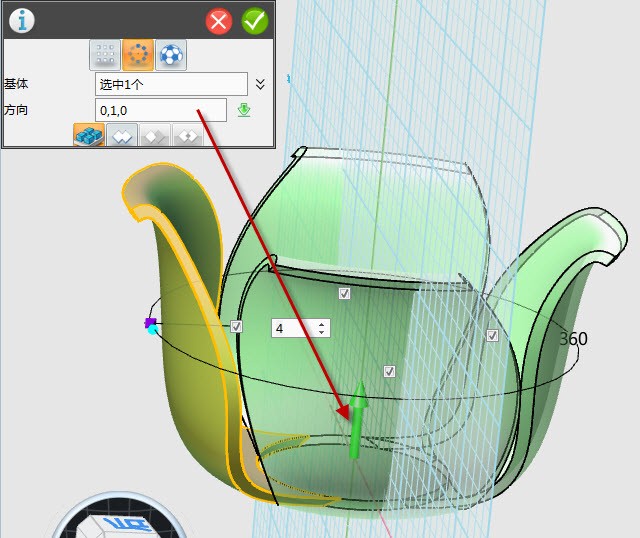

7、 選擇“基本編輯”，點擊“陣列”功能，整列四瓣花瓣，軸向?yàn)橹行牡妮S“0,1,0”點擊小勾完成。

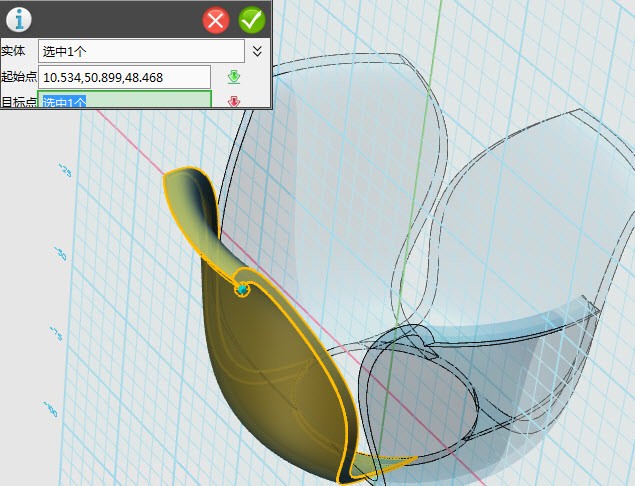

8、選中一瓣花瓣，然后按住“CTRL+C”復制花瓣，起始點和終點選為一個點，然后點擊中間的小勾完成。

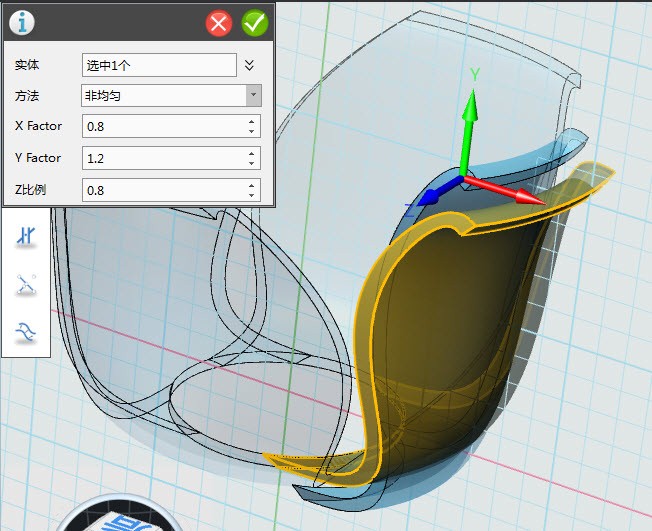

9、 選擇”基本編輯” ，點擊“縮放”命令，選擇之前復制的那個實體，選擇“非均勻”縮放，然后輸入各個縮放比例。

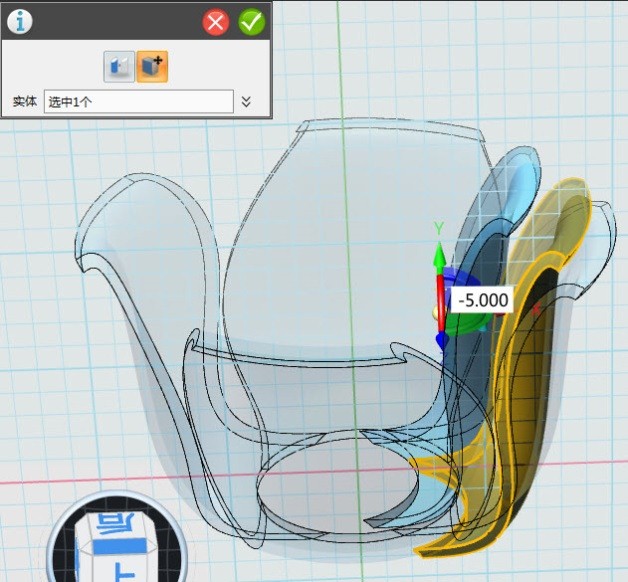

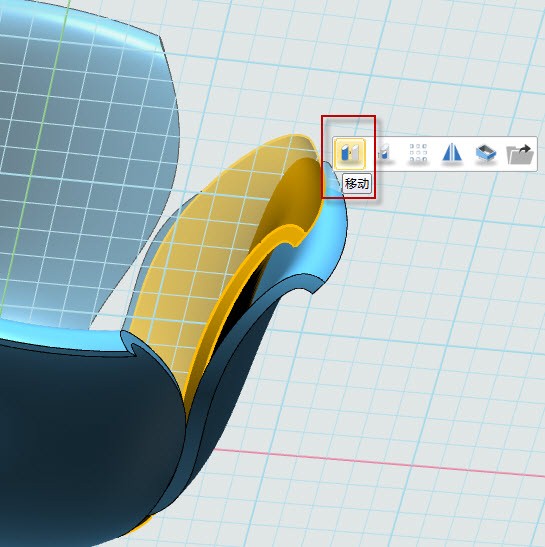

10、選擇實體，單擊左鍵使用“移動”功能，拖拽花瓣到圖示位置。







11、跟之前第七步的方法，使用“陣列”功能，旋轉整列第二層花瓣。

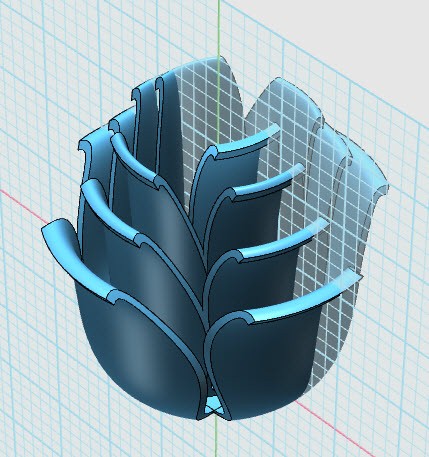

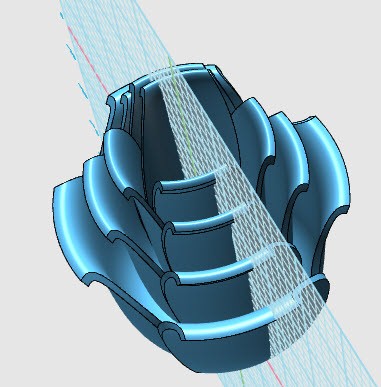

12 、然后使用第8，9，10，11的步驟，繪制第三層花瓣，第四層花瓣，最中心可以只保留兩瓣花。

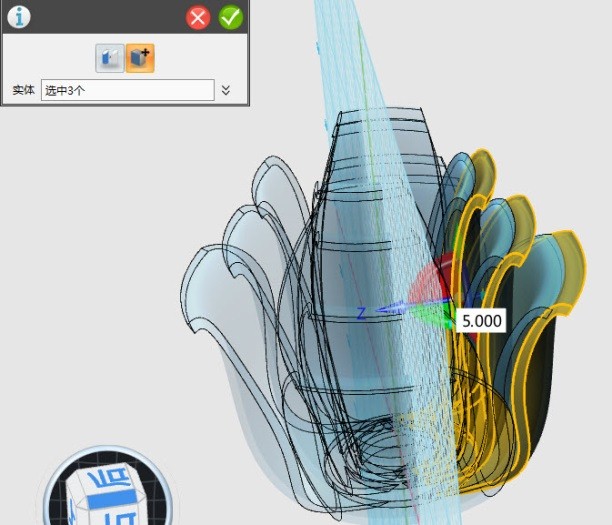

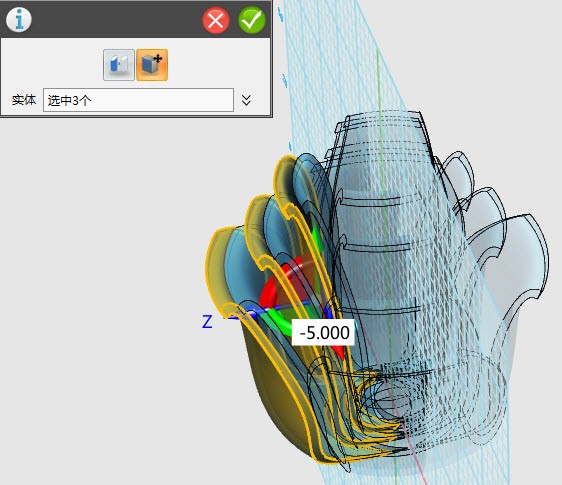

13、 按住“CTRL”鍵選擇圖示三片花瓣，左鍵點擊“移動”命令，拖拽一個尺寸，讓花瓣錯開，點擊中間的小勾完成。

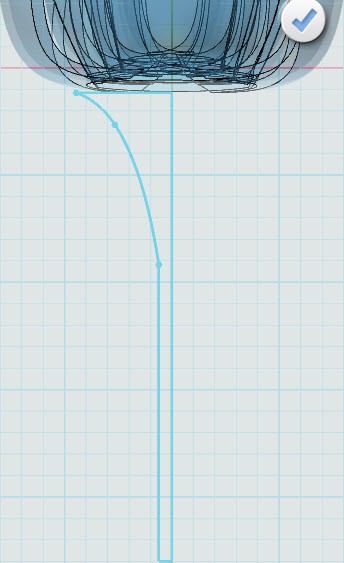

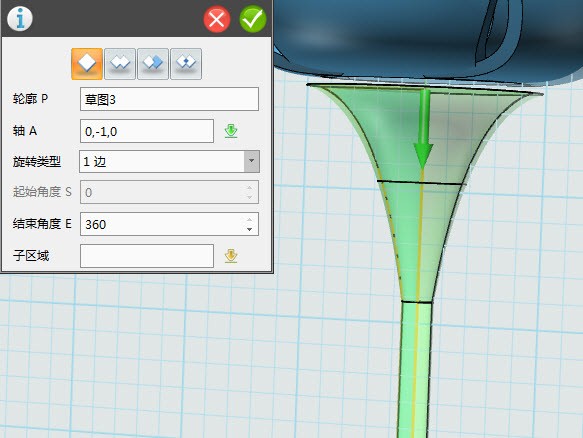

14 、選擇“草圖繪制”，點擊“通過點繪制曲線” 命令，繪制底座花枝。然后通過“特征造型”里的“旋轉”命令，旋轉360度做成花枝。

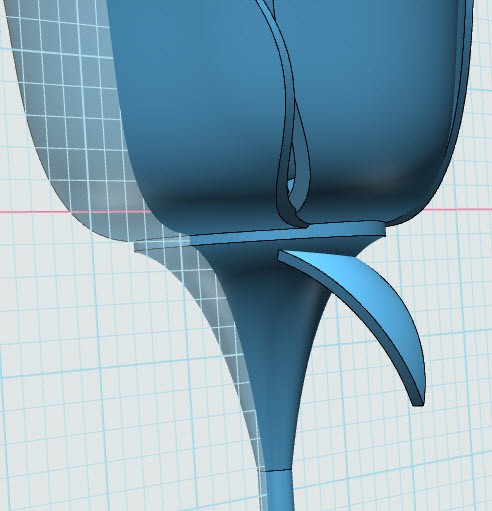

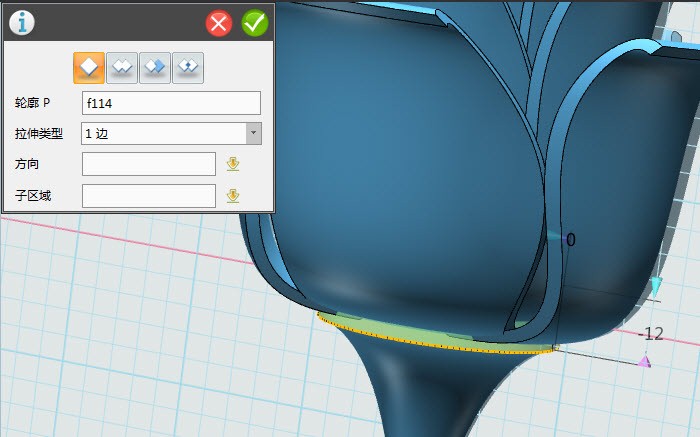

15、選擇“特征造型” ，點擊“拉伸”命令，在花枝頂頭繪制一個圓柱：

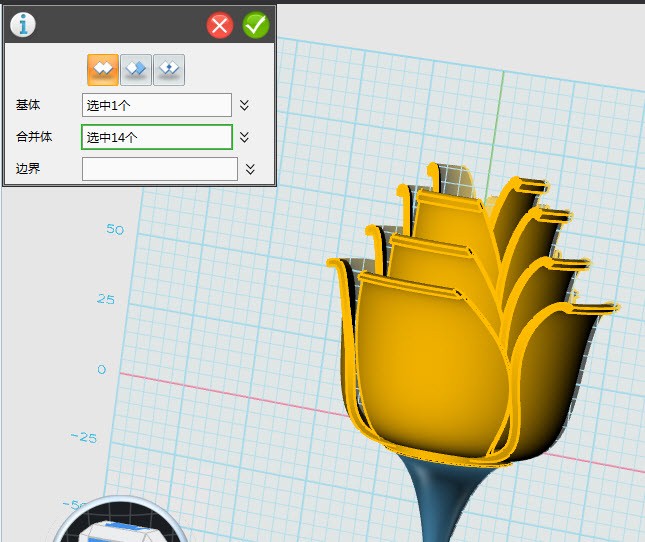

16、 選擇“組合編輯”功能，把圓柱和所有的花瓣合并起來，因?yàn)樽詈蠡ò旰突ㄖ?，我們是分開打印的。

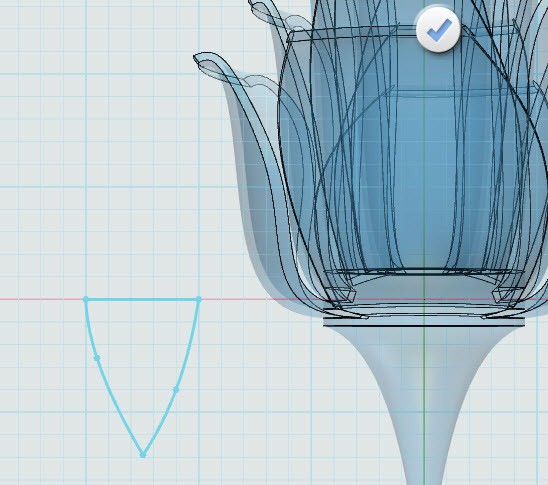

17、選擇”草圖繪制“，點擊“通過點繪制曲線” 功能，繪制圖示的花葉，點擊中間的小勾完成，退出草圖。

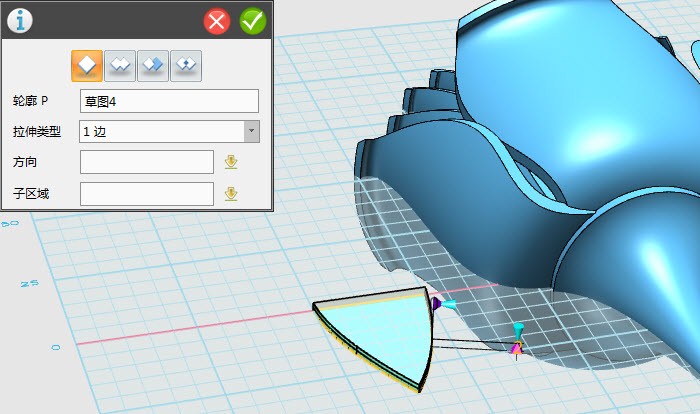

18、選擇“特征造型” ，點擊“拉伸”，拉伸出一片葉子。

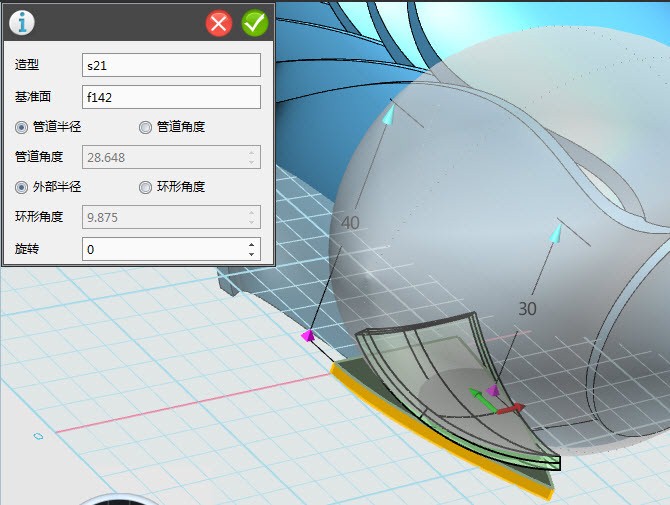

19、選擇“特殊功能”，點擊“圓環折彎”功能，折彎花葉。





20、左鍵選擇花葉，然后選擇“移動”命令，把花葉拖拽到圖示位置。

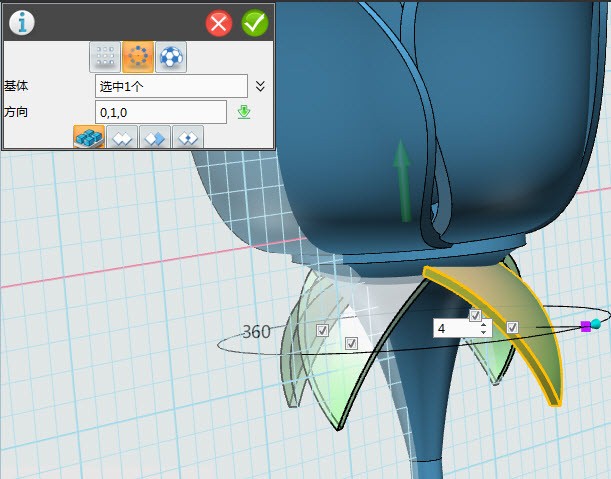

21、選擇“基本編輯”，點擊“陣列”功能，把花葉整列成4個，方向選擇的時候可能不太好選，我們可以按ctrl+F把圖形轉變成線框模式下選擇方向。

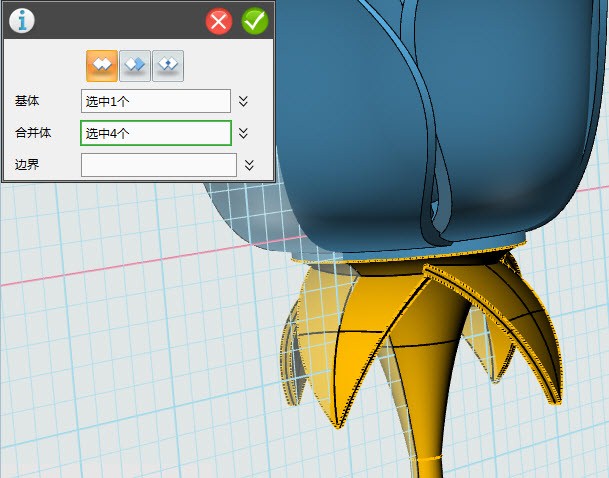

22、選擇“組合編輯”功能，把花枝和花葉合并起來。

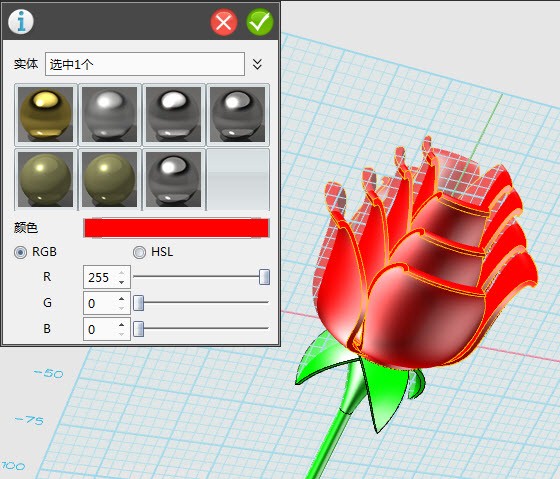

23、這樣整個花就搞定了，我們可以使用“材質渲染”功能給花上色。







玫瑰花模型已經上傳到社區官網，可到這里下載：http://www.i3done.com/model/56116.html#ad-image-0。

大家自己動手動腦設計，將創意想法利用3DOne表現出來，既能激發大家對科技創新更加濃厚的興趣，又能提高大家對多科知識的結合運用能力。更多有趣的3DOne模型的設計制作，可到社區官網www.i3done.com瀏覽相關教程。

對于設計完成的作品，大家可以上傳到官網來參加“夢想實驗室讓創意成真：免費3D打印活動”哦！戳戳這里來瞅瞅：http://www.i3done.com/contest/show/20.html 。





3DOne免費下載及更多課程詳情：www.i3done.com
