CAD如何讓塊隨著參數變化而變化
在CAD中,如果想要讓塊的變化符合標準或者廠家提供的產品規格,就需要將允許的參數變化放到固定的查詢表中。接下來我們以一個例子來介紹一下如何讓塊隨著參數的變化而調整到相應的規格!

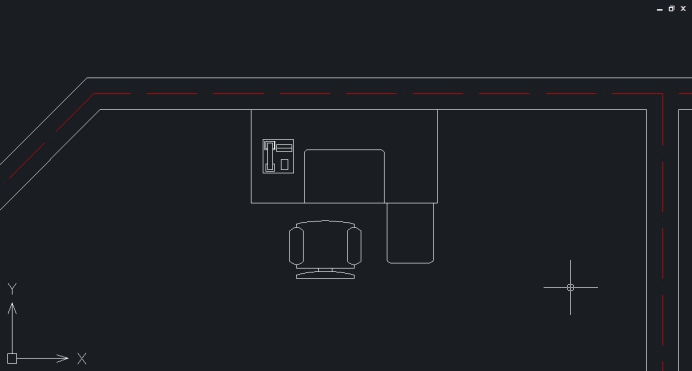

1. 打開一個圖形文件,如下圖所示,我們可以看到一個辦公桌椅的塊。

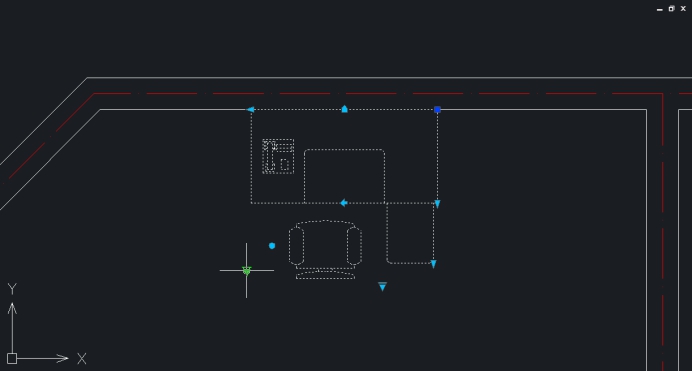

2. 選擇這個塊,可以看到左下角的夾點。

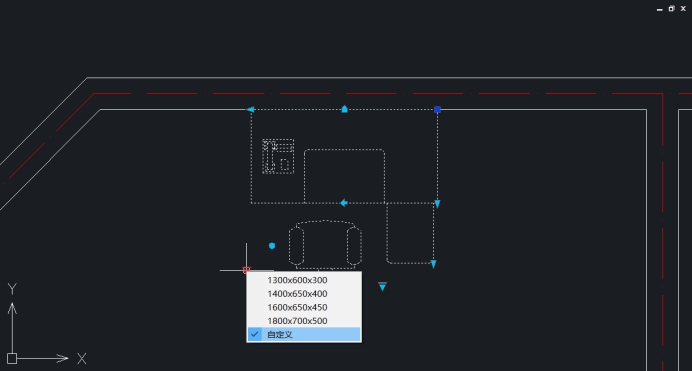

3. 點擊這個夾點,就會彈出一個特性列表,其中列出了允許使用的4中規格的辦公桌椅組合,而當前塊所調整的幾個參數均不在允許使用的4中規格當中,所以顯示為“自定義”。

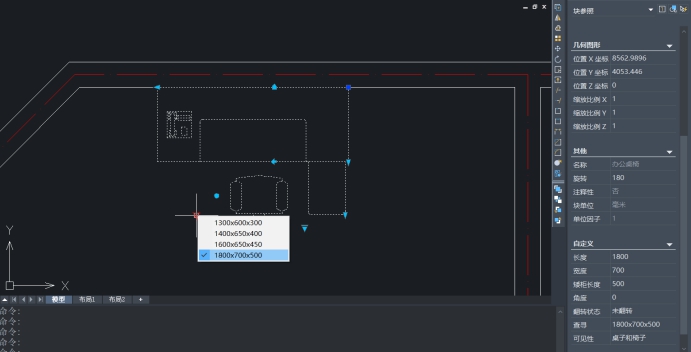

4. 選擇列表中的其它選項,可以將塊自動調整到相應的規格,如下圖所示。我們選擇1800×700×500,可以看到辦公桌椅已經調整到這個規格。
以上就是在CAD中讓塊隨著參數的變化而調整到相應規格的解決方法,掌握好這個方法可以節省我們很多的繪圖時間。
