CAD如何對齊多重引線
在CAD軟件中，多重引線可以將原本零亂的引線對象對齊。接下來以一個例子給大家介紹一下在CAD中對齊多重引線的方法！
對齊引線的步驟如下：

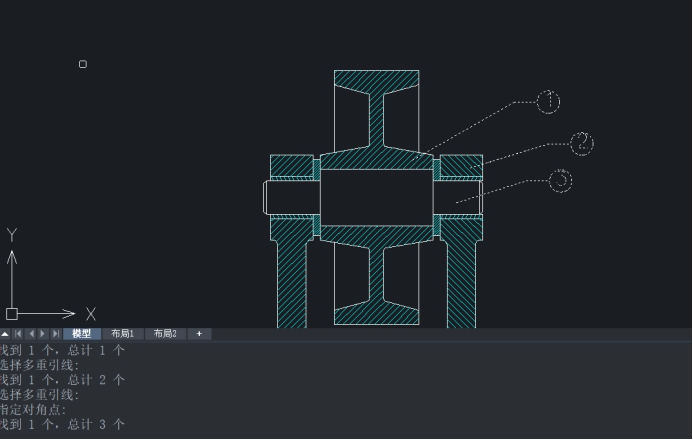

1. 打開一個CAD圖形文件，如下圖所示。
2. 依次點擊【修改】——【對象】——【多重引線】——【對齊引線】，選擇圖中的3個引線對象，按回車鍵結束選擇。

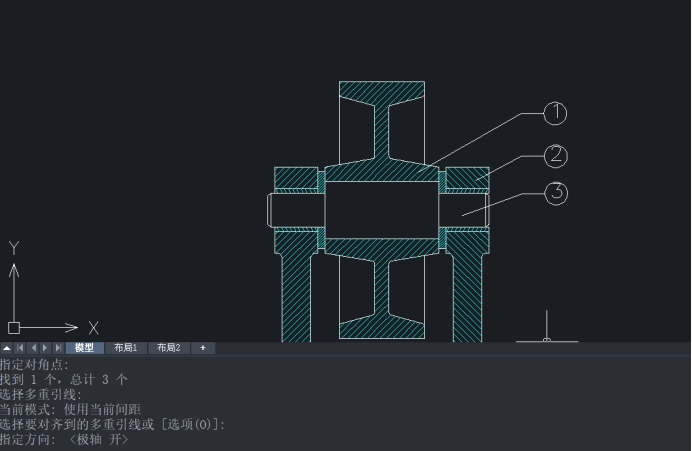

3. 根據命令行提示選擇要對齊到的多重引線對象，選擇序號為“①”的引線。打開極軸垂直向下拾取一點指定對齊的方向，效果如下圖所示。
以上是CAD對齊多重引線的方法，是不是很簡單呢？掌握這個方法可以讓大家對多重引線的運用更加熟練。
