在CAD的使用過程中，如何操作能使在一個較大的圓里包含四個較小的內切圓，這四個較小的內切圓里還有一個小圓與之相切呢？ 具體步驟如下：

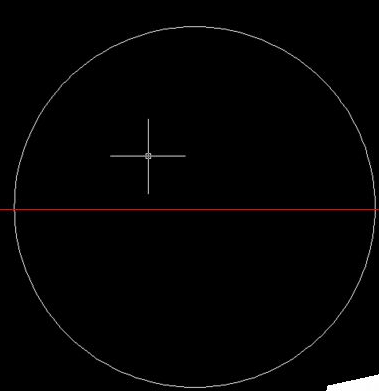

1、首先，在打開的CAD軟件中繪制一個大圓，如下圖所示：
2、接著畫出輔助線，過圓形兩條相互垂直的直線，即把圓等分成為四份。

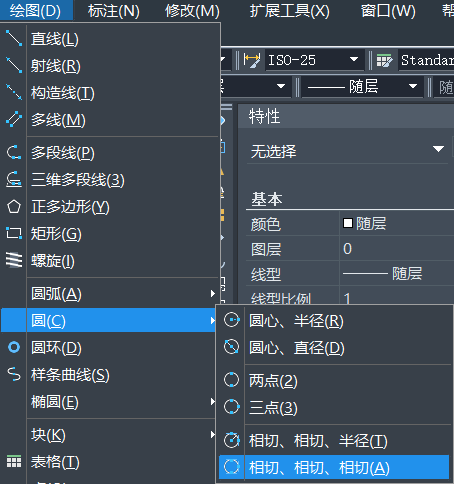

3、然后畫里面的小圓，用【繪圖】——【圓】——【相切、相切、相切】，分別切兩條直線和圓，相同的操作畫四個小圓，如下圖所示：
4、刪除之前畫的輔助線，用第三步的辦法：【繪圖】——>【圓】——>【相切、相切、相切】，進行分別切四個小圓中的其中三個，畫出第五個小圓的操作，如下圖所示：
以上便是CAD中大圓和小圓相切較詳細的講解方法，學習CAD繪圖的小伙伴可以參考以上操作多多練習。
