某些圖紙的對象拷貝粘貼無效，對象移動、復制等同類操作后保存出錯或保存再打開出錯，一般方法操作：通過“文件”-“繪圖實用程序”-“修復”或“清理”、“文件”-“輸出”到塊、“文件”-“另存為”DXF文件，發現這個無法解決問題，那么有效的解決方法是什么呢，一起來看一下吧：

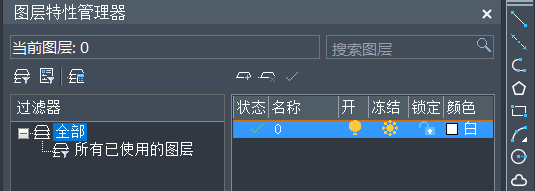

1）打開原圖，不做拷貝粘貼、移動、復制等任何引起錯誤的操作。 -- 在工具欄“格式”-“圖層”打開[圖層特征管理器]，關閉不需要的圖層，刪除不需要的對象。

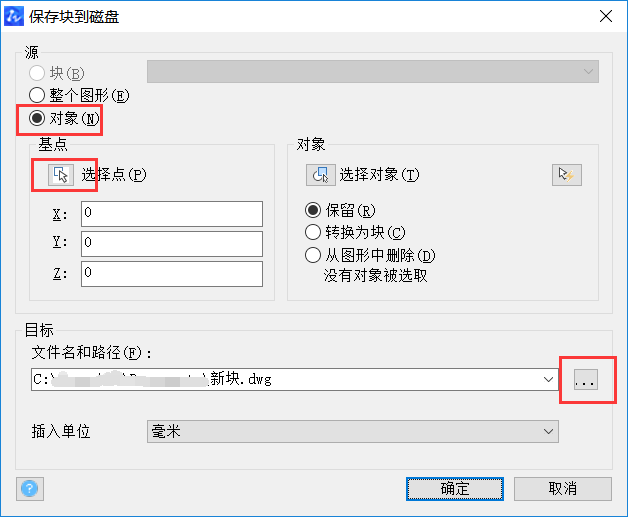

2）在命令行輸入wblock（寫塊）命令，彈出[寫塊]對話框。操作要點：在[源]欄中選[對象]；在[基點]欄中按[拾取點]，在圖中一般可指定已經選中的對象的大致中央或某個對象端點，鼠標左鍵返回[寫塊]窗口；在[文件名和路徑欄]右邊按[…]，出現[瀏覽圖形文件]對話框，其中[文件類型]一定要選DXF，在[文件名]位置寫一個文件名（例如1.dxf）,按[保存]，返回[寫塊]窗口；按[確定]。 -- 新建一張DWG圖紙。

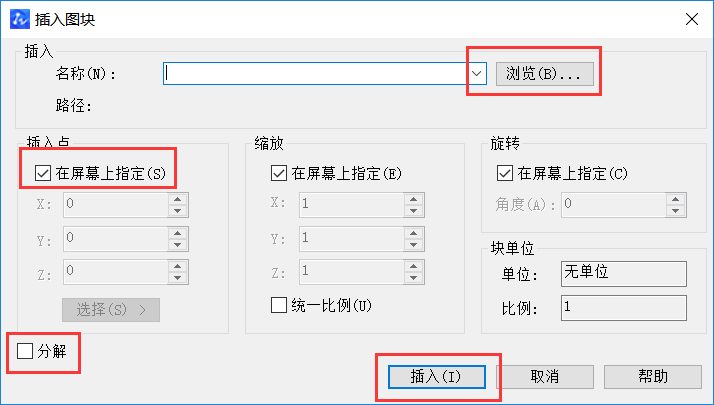

3）在工具欄“插入”-“塊”（insert）打開[插入]對話框。操作要點：在[名稱]欄右邊按[瀏覽]，選擇剛才制作的DXF文件（如1.dxf），[打開]；在[插入點]欄選擇[在屏幕上指定]（這樣使下面的操作比較方便）；[分解]選框通常不要選中（否則有時可能亂圖）；按[確定]；用鼠標在新圖上指定一點，這時DXF文件的圖形以一個塊被放在新圖中。

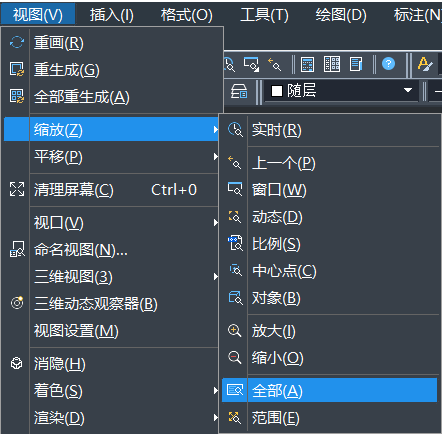

4）如果在屏幕上看不到新圖塊，是因?yàn)橐晥D比例不合適。在工具欄“視圖”-“縮放”選“全部”即可，或在命令行輸入zoom（視圖縮放）命令，輸入a “回車”。

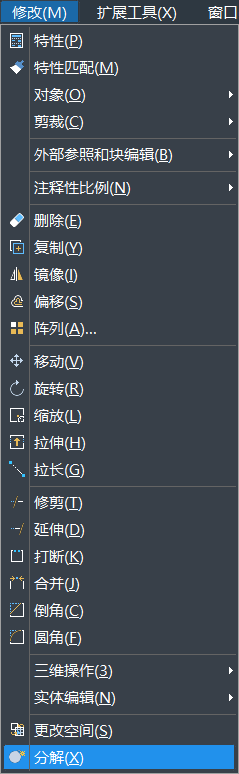

5）使用工具欄“修改”-“分解”（explode），可以分解上述由DXF文件放進來的圖塊，原圖中的對象即復原；如果出現亂圖，按Ctrl+C或命令行輸入u“回車”，取消explode操作。 即問題解決了。

以上操作雖然看起來較復雜，但是都比較好理解，有需要的小伙伴可以根據自己的實際需求參考上述步驟進行操作，希望對你們有幫助。
