CAD曲線長度不知道怎么測量怎么辦？
第一步，打開你熟悉的中望CAD軟件吧！

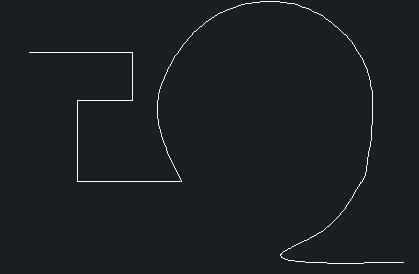

第二步，插入你需要測量的不規則曲線圖形，下圖所示的是由直線段跟曲線段組成的
第三步，打開命令行輸入PE，將直線跟曲線合并起來，回車，然后命令行會出現M指令，我們選擇所有對象，回車
第四步，根據提示“是否將線和圓弧轉為多線段”輸入Y，然后回車。我們選擇精度值，然后在回車
第五步，跳出提示“輸入選項”輸入J指令，然后回車，把圖形合并后，圖形就變成一個整體了
第六步，最后我們?cè)贑AD中輸入LI命令，然后回車，就可以得到曲線段的長度啦！
