CAD表格的用法你用對了嗎？

隨著CAD的版本不斷地升級，對一些CAD軟件里的操作使用也發生了一些變化，有的步驟簡潔了，有的隱藏了，下文我就給大家介紹在新版本CAD軟件的表格用法。

1.我們在做表格前，可以先設置好表格的樣式。

（1）輸入“TABLESTYLE”命令打開設置窗口。

（2）我們也可以點擊界面的“格式”再點擊“表格樣式”打開。

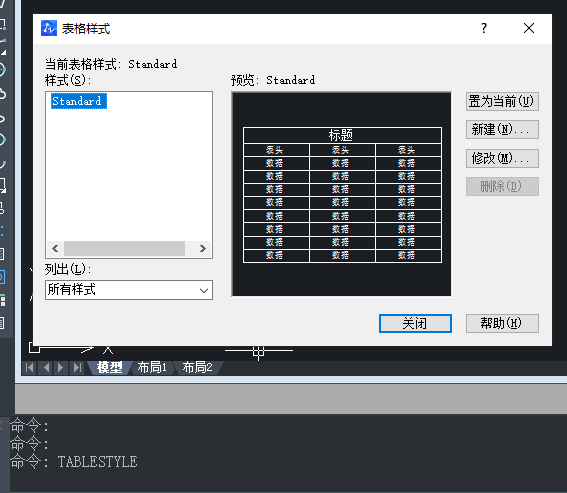

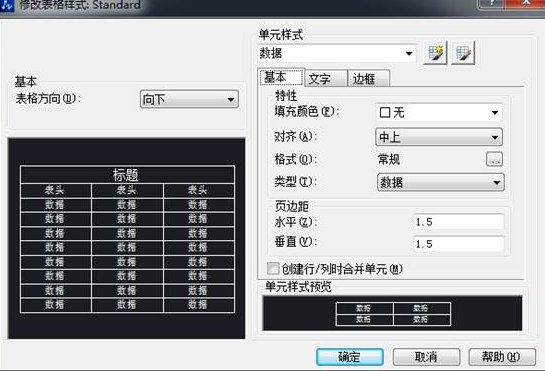

2.在彈出”表格樣式“對話框，可以新建或者修改樣式：例如顏色、文字、邊框、對齊方式等，別忘了“確定”保存。

3.樣式設完了，就可以開工了：

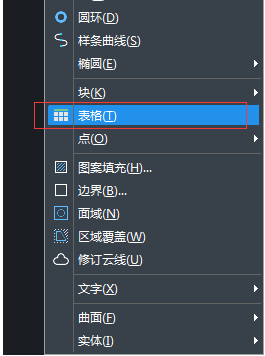

命令行輸入“TABLE”，菜單欄選擇“繪圖——表格”。

4.在彈出的“插入表格”對話框“，完成以下必備操作步驟：

指定剛才設好的樣式，確定表格的行數和列數，其他的操作選項，例如插入的方式、單元格的樣式，根據需要選擇設定就可以。

5.編輯表內的文字

可以輸入“TABLEEDIT"命令選擇表格。

在相應表格內鼠標雙擊就可以編輯文字啦！
