CAD如何通過指定角度旋轉對象？
在CAD中旋轉參照（R）就是通過指定相對角度來旋轉對象，只有相交的圖形（或者有交點的兩條線段）才能使用參照命令。
1. 首先，我們打開CAD軟件，插入需要旋轉的圖形。

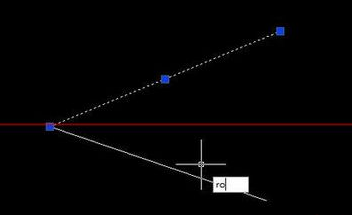

2. 我們輸入RO選擇旋轉對象回車。

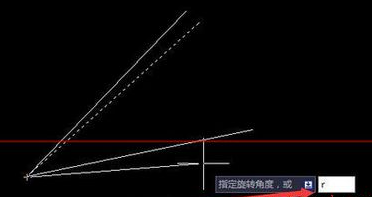

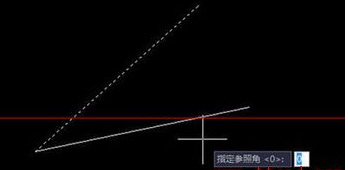

3.再輸入快捷鍵命令R，輸入?yún)⒄战嵌取?/p>

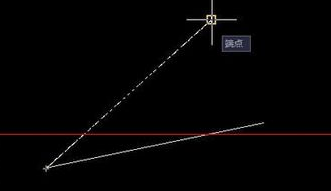

4. 我們指定第一點；選擇直線的另一點作為旋轉直線的第二點。

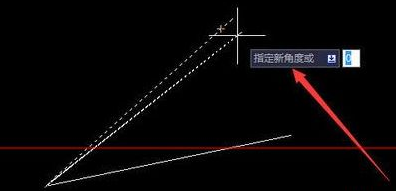

5. 指定新角度，選擇旋轉參照，就完成了。
