CAD模型差集實現后有什么樣的效果？

CAD模型差集實現之后會有怎樣的效果呢？模型進行差集操作又有什么方法呢？本文將給大家介紹實現差集的步驟及實現后的效果展示。

1.首先，我們打開CAD軟件。

2.我們?cè)诮缑鏅邳c(diǎn)擊【繪圖】點擊【實體】再點擊【圓柱體】。

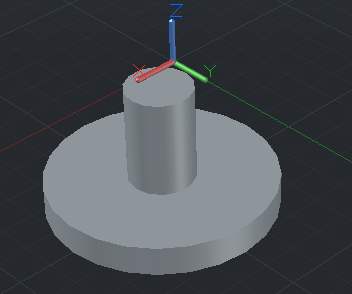

3.繪制兩個相互疊加的圓柱如下圖所示：

4.我們點擊【修改】點擊【實體編輯】再點擊【差集】。

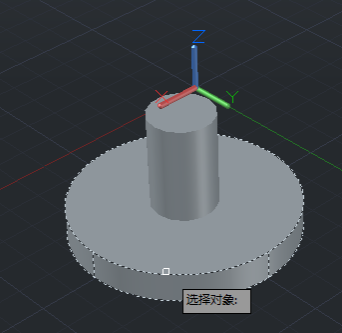

5.我們用鼠標左鍵在繪圖區選擇要從中減去的實體對象，底部大圓盤中減去圓柱。

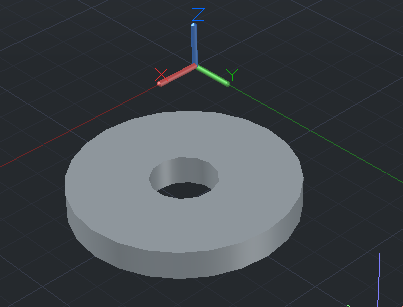

6.擇好后再選擇要減去的對象（長圓柱），再按下回車，最終差集效果如下圖：
