剪裁外部參照——XCLIP
用戶在使用CAD進行繪圖過程中，需要進行外部參照剪裁時操作繁復不易掌握，如果能夠使用CAD自行定義外部參照的剪裁邊界，同時設置前剪裁面和后剪裁面的話，以后的操作就簡單多了。那么如何實現呢？
優點：設置后我們就不再需要把綁定外部引用了，也可以實現剪裁。
操作方法：

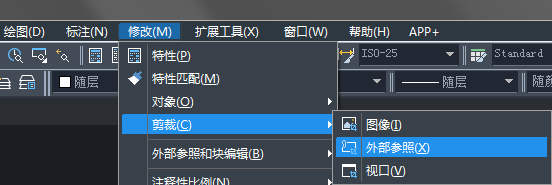

1.我們可以通過CAD的菜單工具欄選項即可實現，點開菜單選擇clip，然后再點擊xref即可。
2.我們也可以在CAD命令欄中輸入 命令XCLIP ，然后按照命令的提示進行如下操作：
A、首先需要選擇一個外部參照。
B、然后按要求輸入自定義剪裁選項。
C、最后輸入想要的剪裁邊界即可。
