CAD如何調整線型的密度？
如果圖形線型過密的話，需要放大很多倍才能看出來，這樣費時又費力，那我們該如何去調整呢？
1.首先，我們打開中望CAD軟件，插入需要調整的圖紙。

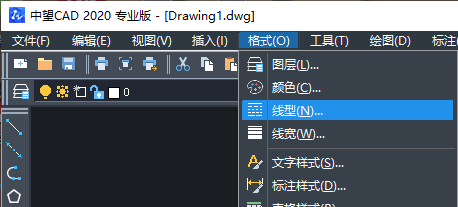

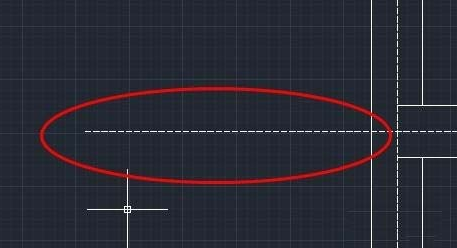

2.從上圖中我們可以看到虛線過密，我們點擊菜單欄里的“格式”,下拉菜單欄里的“線型”的選項，線型即是調整直線的類型。

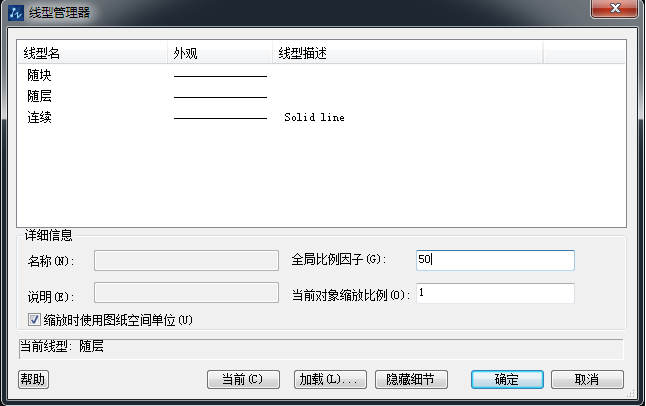

3.點擊“線型”,出現如下界面，選擇虛線旁邊的“全局比例因子”，改為50到100之間, 完成后記得點擊“當前”，將設置保存為當前使用狀態, 最后點擊確認，操作完成。
4.我們可以根據需求來調整比例。
