CAD不規則陣列設置技巧

我們都知道CAD默認的陣列有兩種，一種是環形，一種是矩形，可以創建呈圓形，矩形的陣列；那不規則或者說多線段的陣列我們?cè)撛趺慈ピO(shè)置？這里我們可以采用“measure”定距等分命令就可以實現這一點；定距等分命令可以在選定的圖形線段上根據設定的距離，插入標志和塊；本文給大家介紹一下CAD如何創建橢圓陣列。

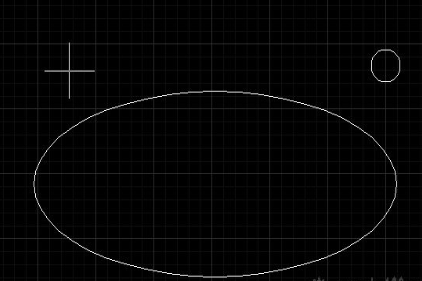

1.我們需要把圓形環繞橢圓形成陣列，如下圖：

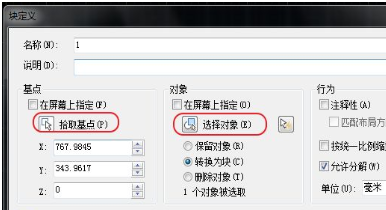

2.我們先把小圓建立為塊，以為定居等分命令不支持插入圖形。我們輸入命令符“block”進入塊面板。點擊“拾取基點”，拾取小圓圓心，然后“選擇圖形”，將小圓，確定，建立為塊。

3. 然后我們輸入“ME”，進入定距等分命令，選擇橢圓，右鍵確定。

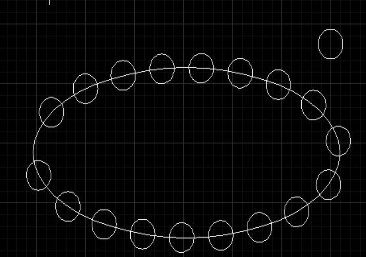

4. 然后輸入“B”選擇插入塊。然后輸入合適的距離，就這樣，一個橢圓陣列就出來了。

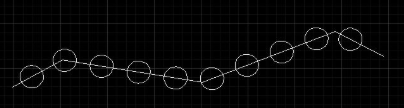

5.路徑陣列同理也可以利用定距等分命令插入塊實現。
