CAD如何分解圖例？

我們使用CAD繪制設計圖時，有些圖形需要拆除，那我們?cè)撛趺慈ゲ僮髂兀?/p>

1.首先，我們打開CAD軟件。

2.我們?cè)诿钚休斎隦ectang命令，回車。然后，用鼠標在繪圖區域上繪制一個矩形，大小為70*30，可以在命令行輸入也可以直接在鼠標中直接輸入。

3.繪制完成后，我們選中矩形，在命令行輸入“Explode”命令，回車。依次點擊矩形的四邊，將它分成四條獨立的線段。獨立的線段和整體的矩形是不一樣的，從節點上可以分出來。

4.在命令行輸入“DIVIDE”命令，回車，再選擇一條直線，在命令中輸入3，將其分為3段。節點被分割后暫時是不看不出的。

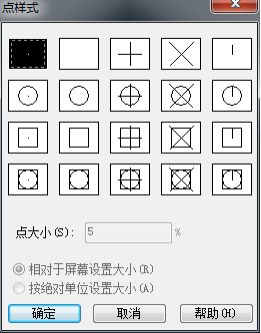

5.我們點擊“格式”菜單中的下拉菜單中的“點樣式”。點擊完成后即會彈出“點樣式”的對話框。這樣可以設置點的樣式和大小情況。設置完成后點擊確定。

6.設置完成后，節點就可以用肉眼看到了，分解后的圖形如下圖：
