如何把CAD編號數字遞增
在CAD繪圖軟件中我們怎么實現數字編號遞增顯示呢？

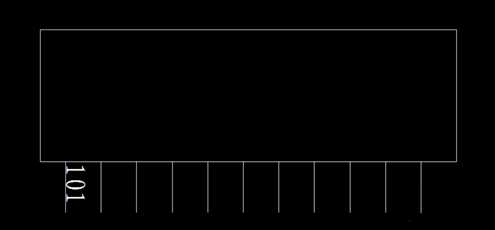

1.首先，我們打開CAD軟件，插入需要遞增的圖形。

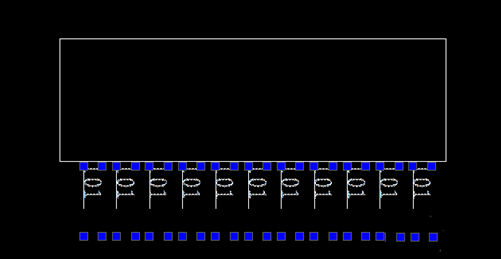

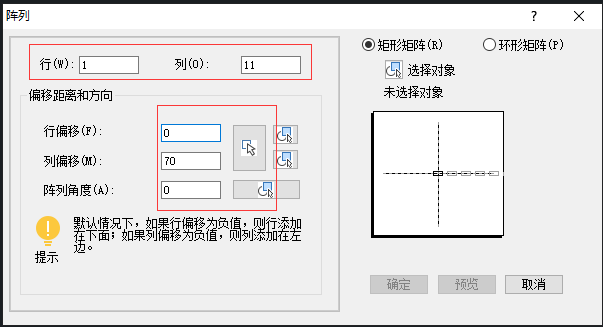

2.我們選中文字，點擊陣列工具。確定整列方向和數量。這里我需要1行多列，所以x=1,y=11。選擇整的距離。需要陣列的距離就是兩個管腳之間的距離。全部設置完成，點擊確定，就可以得到陣列效果。
3.選中所用想要更改序號的文字。輸入TCONUT（自動編號命令）。選擇方向；選擇Y方向。輸出起始值，和遞增值。讓編號從101開始往后依次加1，所以，輸入101,1。選擇覆蓋，輸入字母O。點擊確定，即可看到所有文字被替換。
