CAD中的折彎標注和折彎線性標注
在對圖紙進行標注的時候有些情況下直接標注可能會不太美觀甚至不利于理解，今天就給大家講講CAD中的折彎標注和折彎線性標注，它們可以滿足大尺寸的圖形標注，下面我們來看一下具體操作。
一、折彎標注
顧名思義，折彎標注就是可以在標注線上添加折彎，方便大半徑圓弧的標注?？梢酝ㄟ^點擊菜單欄的標注-折彎打開（也可在命令行中輸入DIMJOGGED調出）。
首先要選擇圓弧，指定替代圓心的位置，然后指定尺寸線，即半徑標注文字的位置，然后確定折彎的位置。實例標注如下所示：
二、線性折彎標注

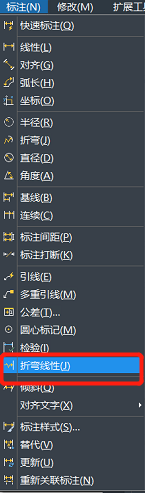

線性折彎標注則針對特別狹長的圖形，可以將圖形從中間折斷并進行標注。但與折彎標注不同的是，它不能直接進行標注而只是在已標注的線性標注上添加一個折彎。在菜單欄上找到標注-折彎線性標注，打開（命令是DIMJOGLINE）

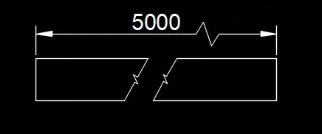

標注效果如下：
