CAD求扣除三個直徑10內孔后的面積和Ra的半徑

對于中望CAD軟件求面積和半徑的步驟大家了解多少呢？下面讓我來說說我了解的步驟吧！

1． 首先，我們需要打開中望CAD軟件，插入繪制好的圖形

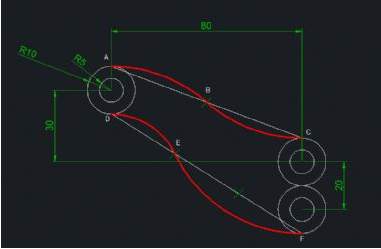

2． 設Ra=60.8333，面積=2966.7615，畫好已知尺寸線和交點上R5、R10的圓

3． 從左邊R10的上象限點，到右上R10的上象限點，畫一條斜線，并分成2等分

4． 3.從左邊R10的下象限點，到右下R10的下象限點，畫一條斜線，并分成3等分

5． 畫4條圓張，第一條，啟動圓弧命令后:點A--e (端點)一點B-d (方向)0 (角度)

6． 第二條，回車再次啟動四弧命令，

7． 再回車(默認認到上一個拾取的點，即日點)一一點C，用相同的方法畫剩下的兩條圓弧

8． 最后剪切圖形，求得面積和弧的半徑
