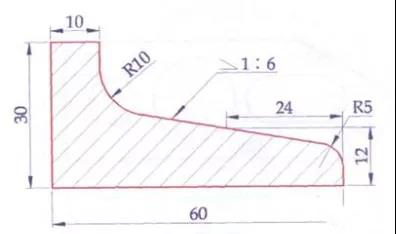

斜度線，顧名思義，就是表示斜度的線，而斜度就是指直線/平面相對于另一直線/平面的傾斜程度。上圖中1:6的斜度線就是指對應斜線直角邊的長度比。那么在繪制斜度線的時候有什么技巧呢？
首先，要找到斜度線上任意一點，按照斜度比繪制兩個直角邊，連接兩直角邊上的點并進行適當延長，就可以得到斜度線啦！
下面我們就來講講前面的案例實操練習一下：

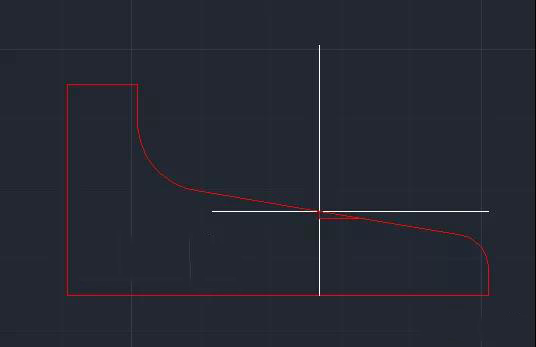

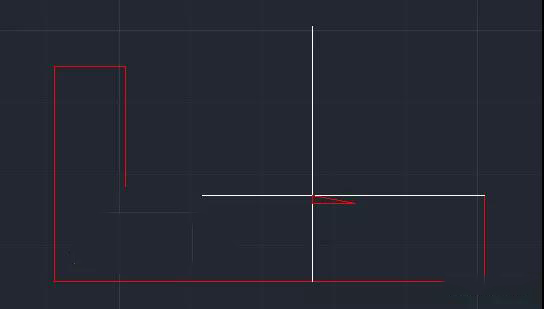

1.如下圖所示，這兩條直線的交點就是斜度線上的一點；

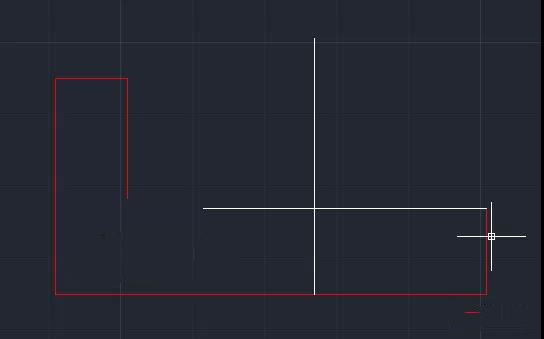

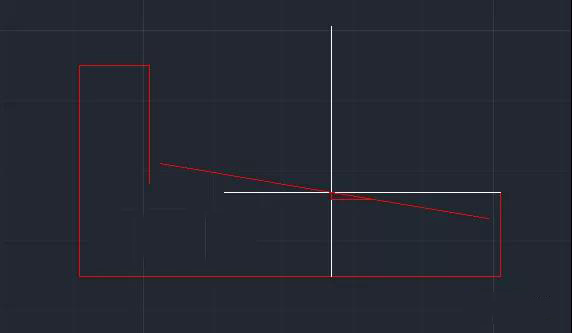

2.按圖中的斜度比繪制斜度線；

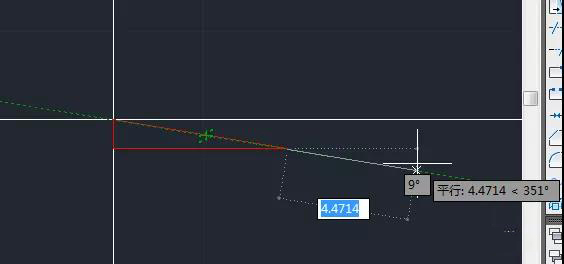

3.對斜度線進行適當延長，并且捕捉使它保持平行；
4.倒角并且刪除兩個直角邊就可以得到最終效果啦！
是不是很簡單呢？動手試試吧！
