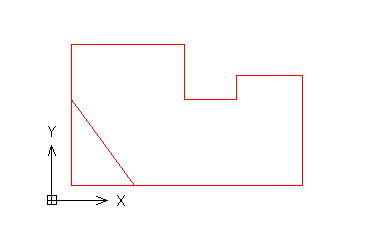

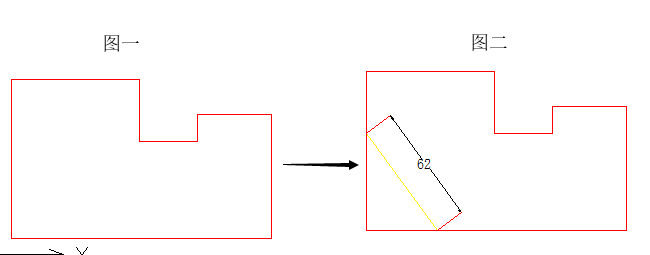

在用CAD畫圖的時候，有時并不能直接畫出相應的線條或曲線，這時候我們就可以借助輔助線來完成。接下來我們用圓作為輔助線，在圖一所示的圖形左下角畫一條長度為62的斜線，結果如圖二所示。

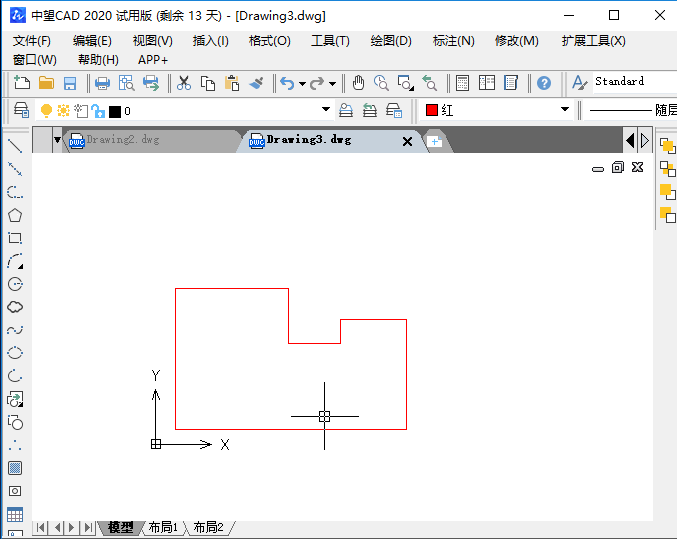

1、 首先，大家打開中望CAD軟件，打開需要繪制的圖紙

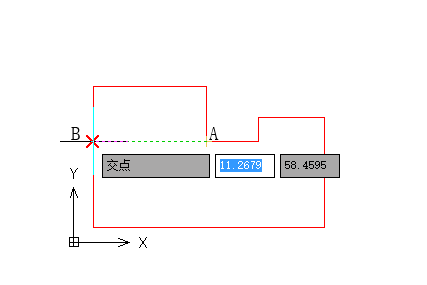

2、 選擇【圓】命令，在指定圓心的時候，把鼠標由如圖所示的A點移動到B點，然后單擊鼠標右鍵確定圓心

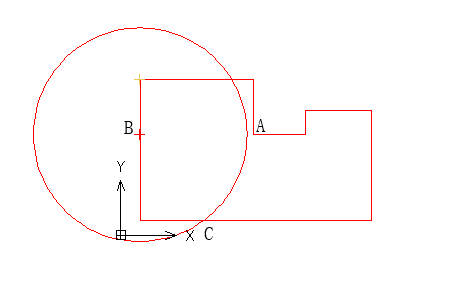

3、 指定圓的半徑為62，在圖上繪制出一個圓，圓與圖形底邊相交與點C

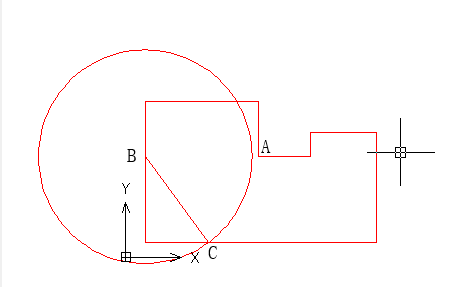

4、 執行【直線】命令，將圓心B和交點C連接起來
5、 然后選圓（輔助線），用DELETE鍵刪除，即可在CAD中得到按要求繪制的斜線
