在CAD的使用過程中，常常會用到多段線命令。那大家是否知道如何修改多段線的寬度以及虛線的密度呢？

今天小編就來跟大家講解一下修改多段線寬度以及虛線密度的方法

1、首先，大家打開中望CAD軟件

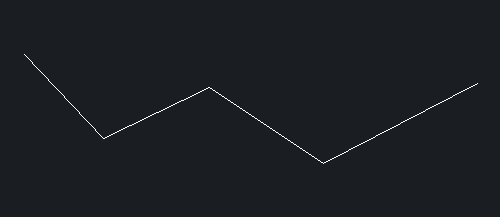

2、點擊界面左方工具欄中的“多線段”按鈕或者直接輸入PL命令，畫出一條多段線

3、輸入PE命令，根據命令行出現的相應指示完成操作，輸入寬度W調整多段線的寬度

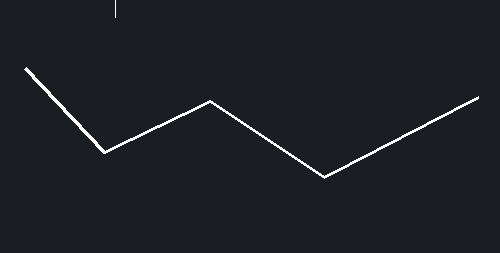

4、這里小編調整了寬度為3，執行結果如下圖所示

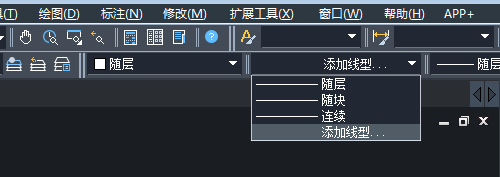

5、畫出多段線之后，我們在CAD軟件界面上方設置虛線的線型，點擊“添加線型”按鈕，設置虛線線型

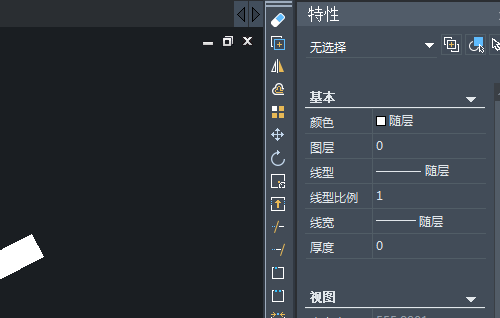

6、點擊Ctrl+1的組合鍵，系統會彈出“特性”工具欄

7、我們在“特性”工具欄中調整線型比例

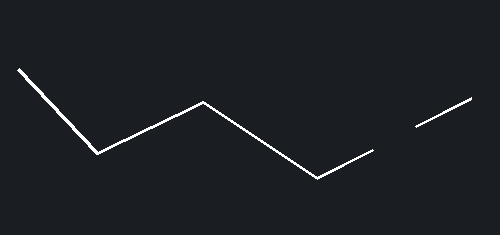

8、這樣，就能夠調整虛線的密度了
