在CAD中利用矩形命令可以快速繪制出任意一個矩形，那么如果需要繪制一個指定起始點坐標和指定長度的矩形呢？

下面就以繪制一個起始點坐標為（30，30），大小為20mm*20mm的矩形為例，來看具體的操作

1、首先，大家打開中望CAD軟件

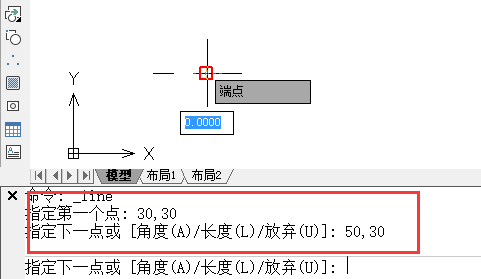

2、點擊“直線”按鈕，在界面下方的命令欄出現“指定第一個點”字樣，在后面輸入“30，30”（中間的逗號需在輸入法為英文狀態下輸入），按下回車鍵

3、在命令欄輸入“50，30”指定第二個點，然后按回車鍵（50由原點坐標和長度相加而得來）

4、在命令欄輸入“50，50”指定第三個點，然后回車

5、在命令欄輸入“30，50”指定第四個點，然后回車

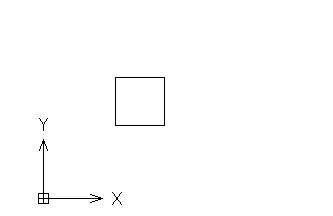

6、最后在命令欄輸入“30，30”與起始點坐標重合，從而構成封閉圖形，最后，CAD中指定坐標的矩形就繪制好了。
