在CAD的使用過程中,有時候需要把兩張圖紙合并成為一張圖紙,那大家是否知道操作的方法呢?
下面結合實例,給大家講解一下怎么合并兩張圖紙成一張
方法一:插入塊

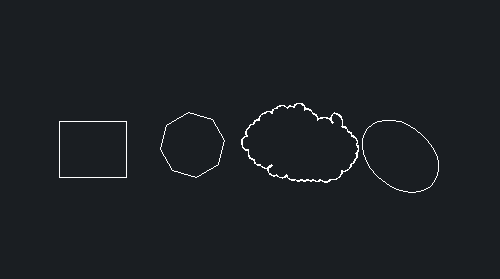

1、打開中望CAD軟件,打開其中一張圖紙

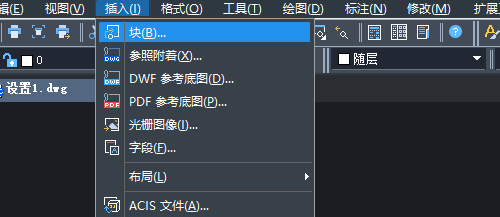

2、點擊界面菜單欄上的“插入”-“塊”命令

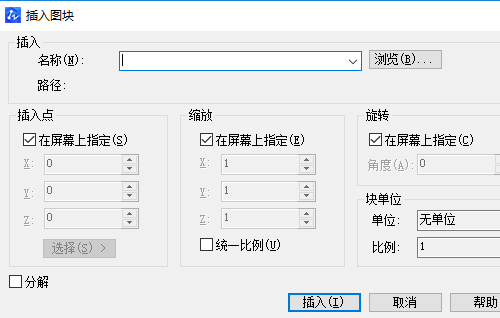

3、系統會自動彈出“插入圖塊”的對話框
4、我們點擊右邊的“瀏覽”按鈕,選取另一張圖紙文件

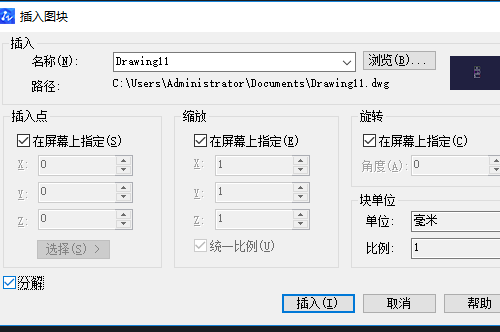

5、勾選“在屏幕上指定”的選項和“分解”復選框,點擊插入按鈕

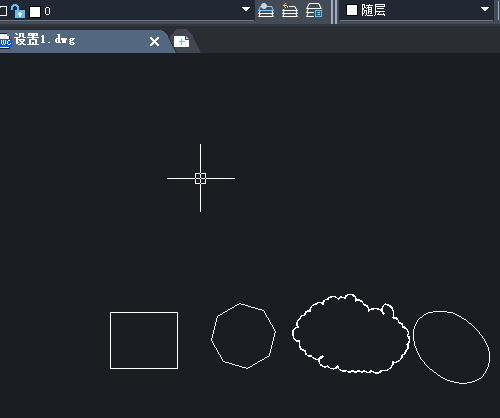

6、使用鼠標左鍵插入,再根據命令行出現的指示輸入圖形的比例因子和旋轉角度,圖紙就完成合并了
方法二:復制粘貼

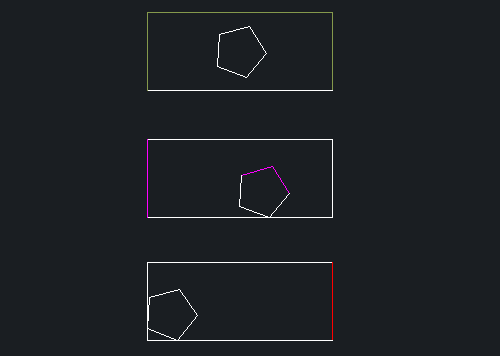

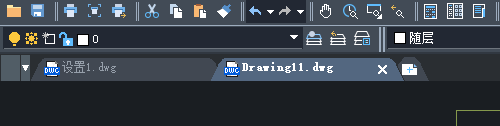

1、打開中望CAD軟件,打開兩張圖紙
2、框選中需要進行復制的圖紙內容,使用Ctrl+C的組合鍵進行復制
3、打開另一張圖紙,點擊某一區域,使用Ctrl+V的組合鍵進行粘貼

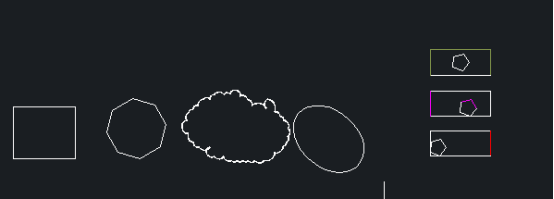

4、這樣,兩張圖紙就合并在一起了
