CAD怎么計算二維圖形的面積和周長 CAD是一款實用的繪圖軟件，在工程設計的各個領域里應用十分廣泛，具有強大的二維繪圖功能，那么我們用CAD怎么計算二維圖形的面積和周長呢？

下面來看看具體的實例：

（一） 簡單二維圖形（單一的矩形，三角形，圓，多線段或樣條曲線分別組成的圖形）的面積、周長計算

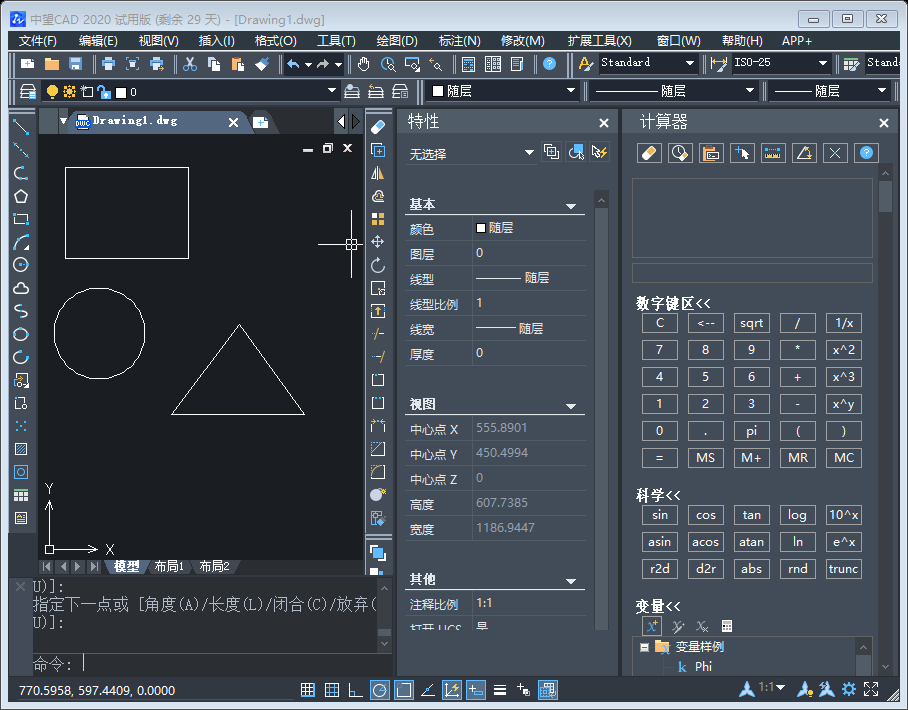

1、 打開中望CAD軟件，在繪圖區畫出你想要計算的圖形

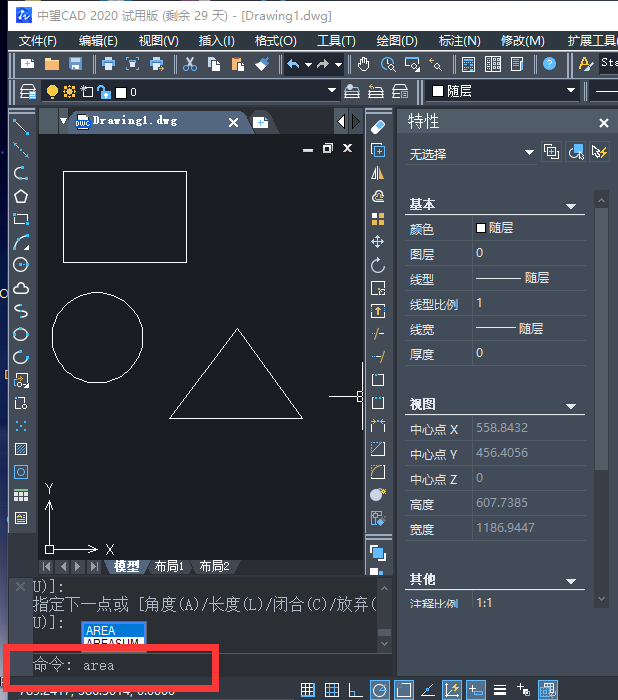

 2、 在“命令”欄輸入“area”命令，按回車鍵

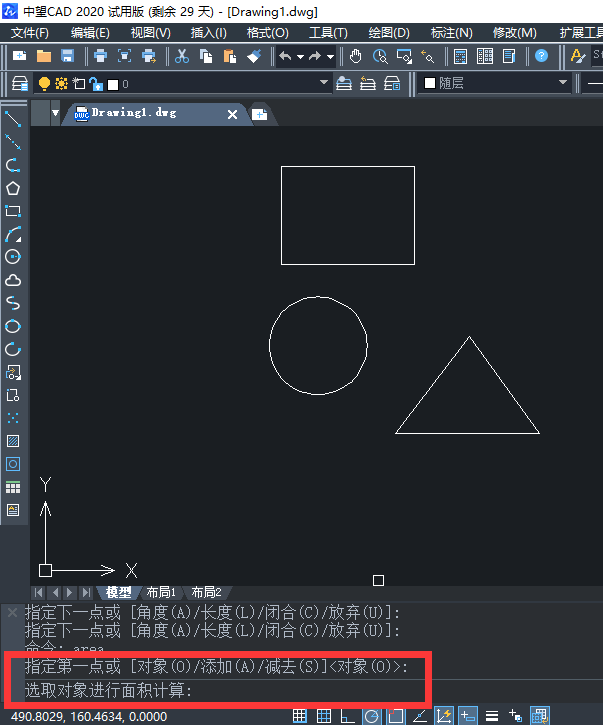

 3、 命令欄出現“指定第一點或[對象(O)/添加(A)/減去(S)]<對象:>”字樣，按回車鍵

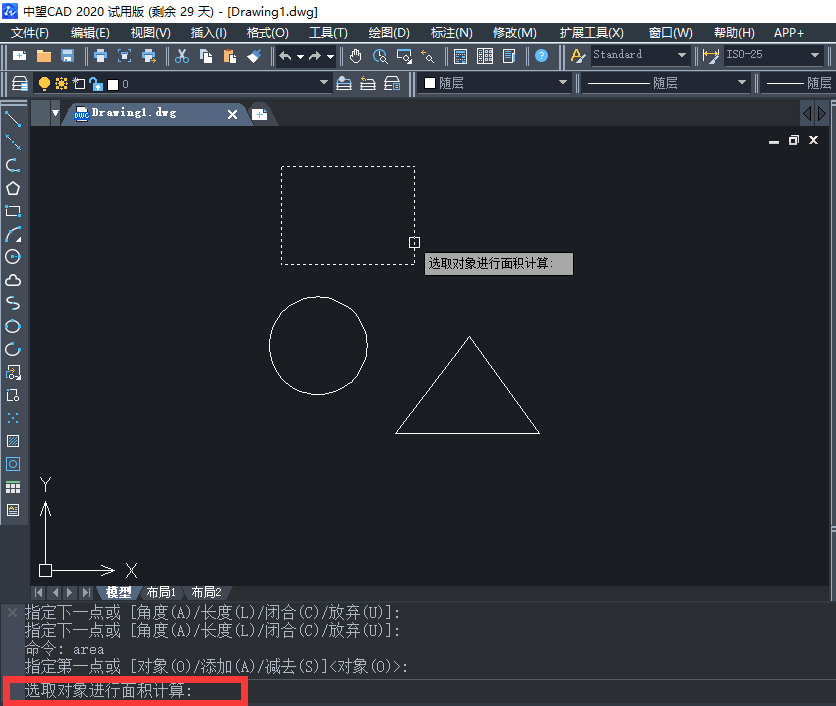

 4、 命令欄出現“選取對象進行面積面積計算“，此時光標變成了方形，光標選取你想要計算的圖形

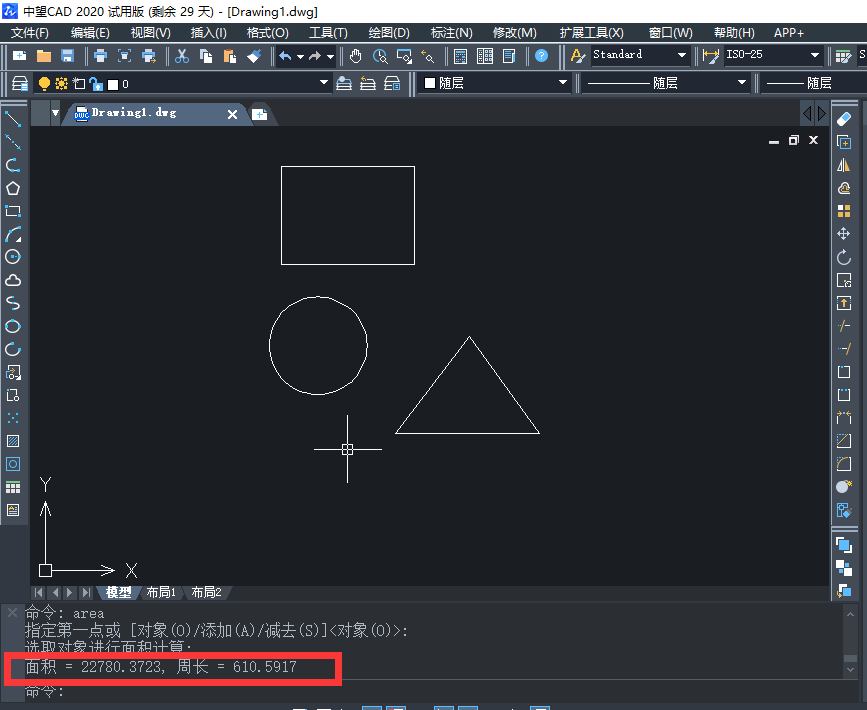

 5、 此時最下面的命令欄就有了圖形面積和周長的值

（二） 由圓弧、簡單直線復合組成的封閉二維圖形的面積和周長計算，這種情況下我們不能直接執行area命令，而是在這之前要先使用region（面域）命令。

1、 打開中望CAD軟件，在繪圖區域畫出你想要計算的二維圖形

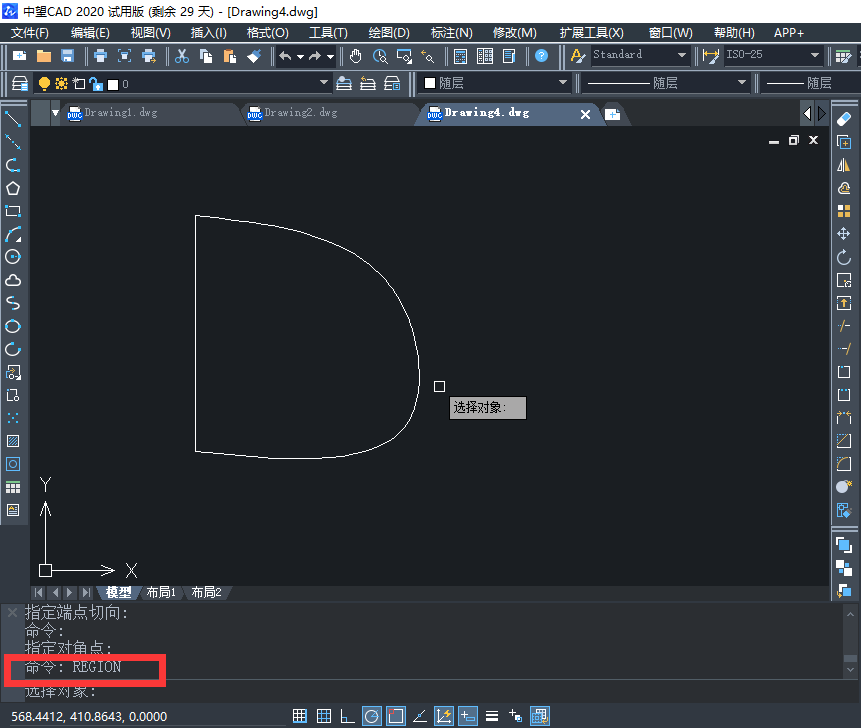

 2、 在命令欄中輸入“region”，按回車鍵

 3、 命令欄中出現“選擇對象”字樣，此時光標變?yōu)榉叫?，用光標依次點擊選擇所繪制圖形的每一條現線，確保所選擇的線條能圍成一個封閉的圖形，按下回車鍵

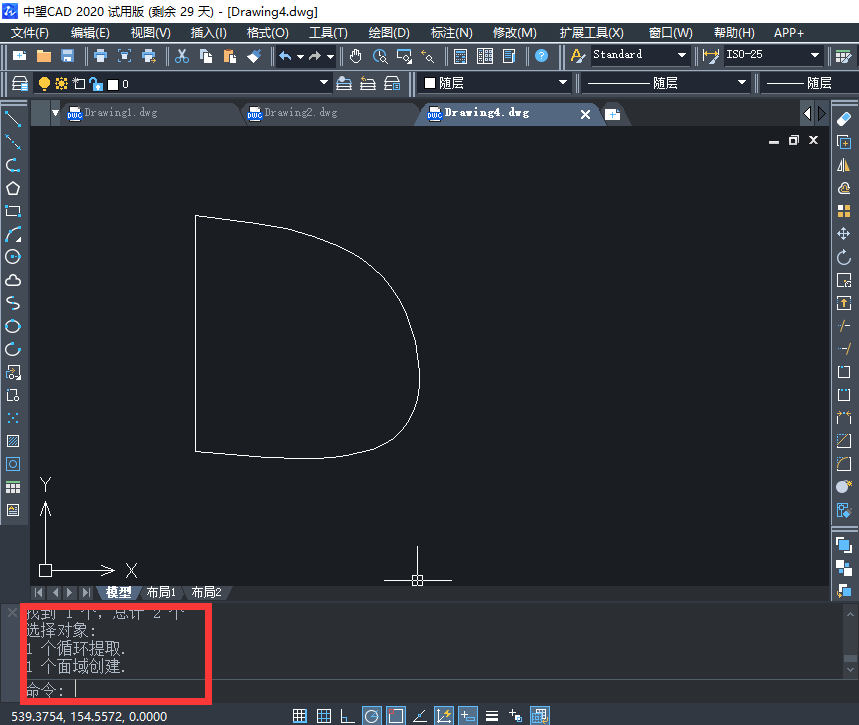

 4、 此時下面對話欄中顯示“1個循環提取，1個面域創建”

 5、 最后再執行area命令，然后重復（一）中的方法步驟，即可在CAD中計算出此類封閉圖形的面積和周長。
