我們?cè)谑褂?a href="http://www.wojiangjie.com/" target="_blank">CAD進行繪制圖紙的時候，很多時候?qū)鉂嵍扔幸欢ǖ囊?，特別是精密類，今天小編帶大家看一下CAD標注光潔度的詳細步驟
方法/步驟
1.CAD中并沒有直接進行標注光潔度的工具，所以我們先畫一個標記（光潔度的標記）

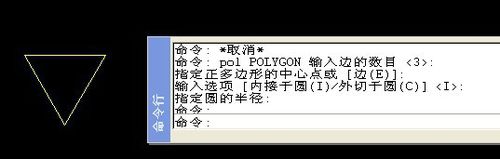

2.光潔度的標記的一部分是正三角形，快捷鍵POL畫一個正三角形

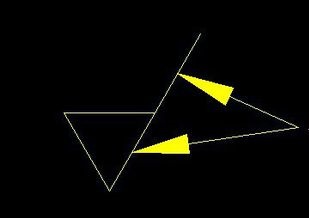

3.再畫一條伸出來的線，注意：這條線的長度等于正三角形的邊長

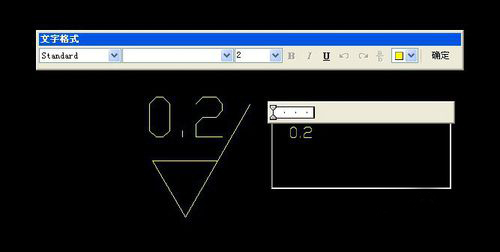

4.在做好的標記上，直接用文字工具輸入光潔度。如果要經常使用這個標記，可以保存起來。

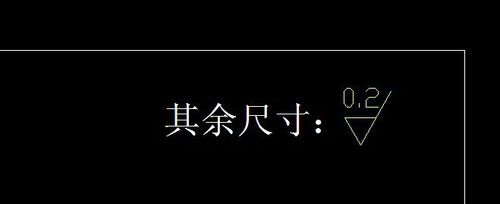

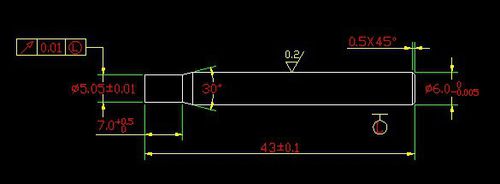

5.在圖紙中運用的效果圖如下
