CAD怎么繪制三維的多邊柱形圖
CAD怎么繪制三維的多邊柱形圖？CAD可以繪制三維的立體圖形，這里通過繪制一個多邊柱形圖來介紹CAD三維圖形的畫法，該怎么操作呢？下面一起來看看詳細的教程吧。
1、本例舉例說明畫一個八邊形的柱體，打開CAD軟件，使用正多邊形的命令任意畫一個尺寸的八邊形。
2、單擊拉伸圖標，跟著操作提示走。選擇拉伸對象--點擊8邊形--右擊確定。
3、指定拉伸高度。（這里輸入90，尺寸單位mm），回車確定，如圖所示。
4、點擊西南等軸測查看畫好的柱形圖，如圖所示。

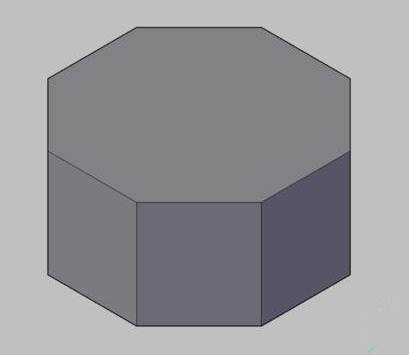

5、為了更直觀地呈現，我們點擊概念視覺樣式。這樣，我們就畫好了一個三維的多邊柱形。
以上就是CAD繪制三維的多邊柱形圖的教程，同理可以繪制任意多邊形的柱形圖，以及其他三維圖形等，大家可以多加嘗試便可熟練掌握，希望大家喜歡！
