CAD繪制折斷線的教程

CAD怎樣畫折斷線？CAD平面圖中常常會用到折斷線，想要繪制出現切斷的線條，該怎么繪制呢？下面我們就來看看CAD折斷線繪制的教程。

1、首先我們打開CAD軟件。按下快捷鍵L，選擇直線。然后在圖紙界面畫一條直線。

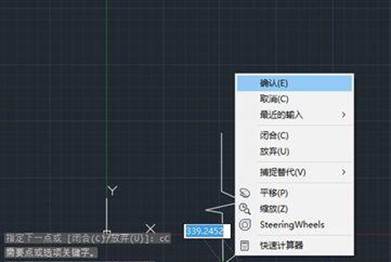

2、然后我們接著直線畫出一條偏角的"Z"字母。再連續拉出一條直線。然后右鍵點擊，選擇確認。

3、這時我們可以看到”折斷線“已經畫好啦

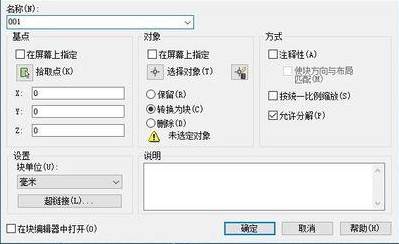

4、我們可以把他編輯成塊就可以了。點擊旁邊的”插入“選項，然后我們選擇創建塊，然后我們填寫定義塊的屬性。

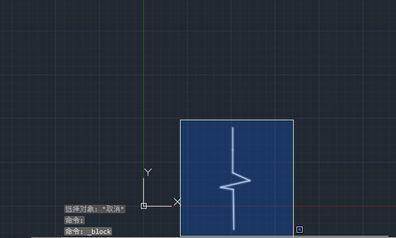

5、定義完成后。用框選選取我們剛剛制作的“折斷線”

6、當“定義塊”的旁邊出現我們剛剛的圖片時就說明我們定義成功了。直接點擊“確定”就可以了。

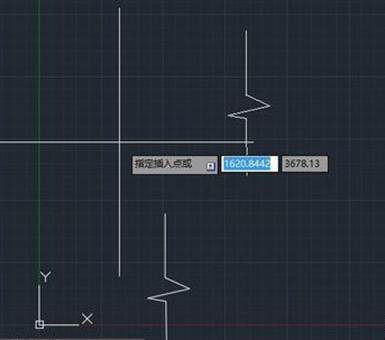

7、我們就可以直接按下“塊”的名稱，就可以調出“折斷線”了。

以上就是CAD畫折斷線的教程，希望大家喜歡！
