CAD繪圖工具中幾個命令的使用方法

CAD在繪制圖紙的時候，肯定會使用繪圖工具中的命令。掌握繪圖工具的使用以及快捷鍵，對我們繪圖以及提高效率有很大的幫助。今天我們就來詳細的介紹繪圖工具條中的幾個命令的使用方法。

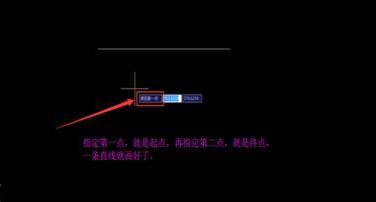

1、首先我們來講解一下直線命令，直線命令快捷鍵【L】，如圖所示。

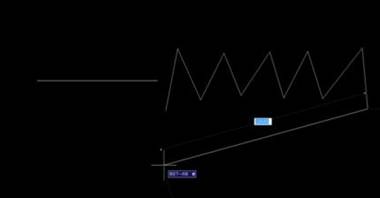

2、構造線，也可以說是射線，快捷鍵是【XL】,因?yàn)楫?huà)出來線的兩端是沒有盡頭的，所以可以被稱為射線，下面圖解。

3、多段線，【PLINE】，快捷鍵是【PL】,和曲折線差不多，如圖。

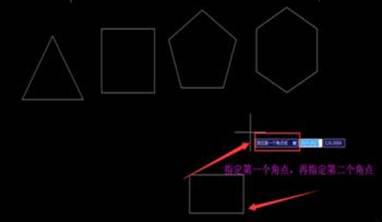

4、正多邊形【POLYGON】，快捷鍵【POL】,按快捷鍵【POL】后輸入邊數，如圖上方所示。矩形【RECTANGLE】，快捷鍵【REC】，如圖下方所示。

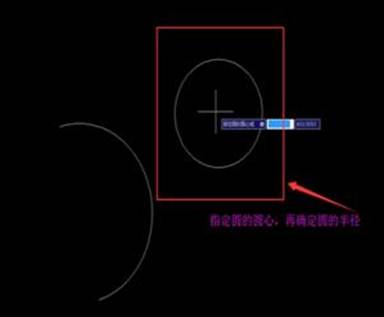

5、還有就是圓弧【A】,圓【C】，如圖。

繪圖工具的使用方法都很簡單，熟練掌握可以大大提高我們的繪圖效率，大家多記多練就可以了。
