CAD已知三點位置怎么確定圓心

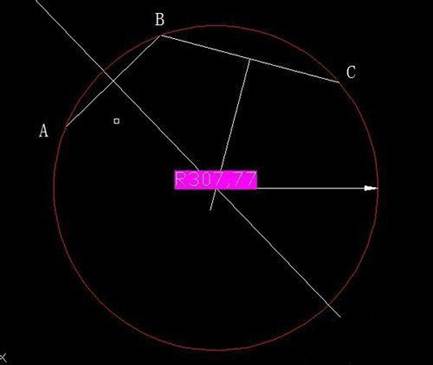

如下圖知道三個點,怎么確定圓心位置并求半徑。方法為:令三點為A、 B、 C;取其中兩點A、 B,做中垂線;取另兩點A C(或B C),做中垂線,交點即為圓心。下面是詳細的操作過程。

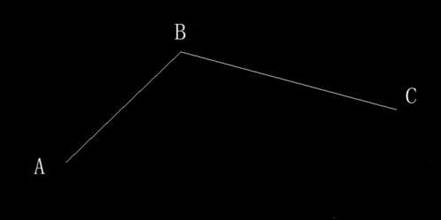

1、使用快捷鍵“L”直線命令,連接AB,BC,如圖
方法一:對象捕捉+直線L。

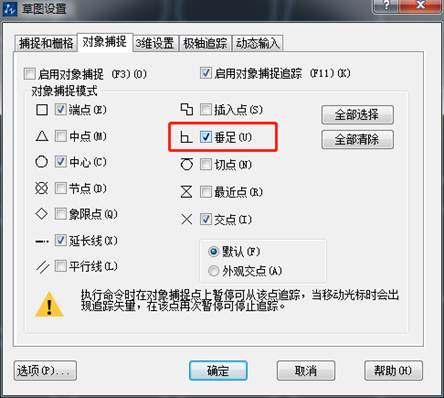

1、設置“對象捕捉”,鼠標放在下方“對象捕捉”上右擊---"設置"---勾選"垂足"

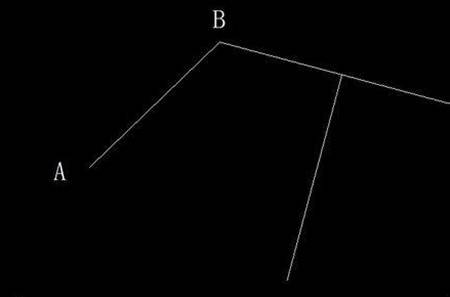

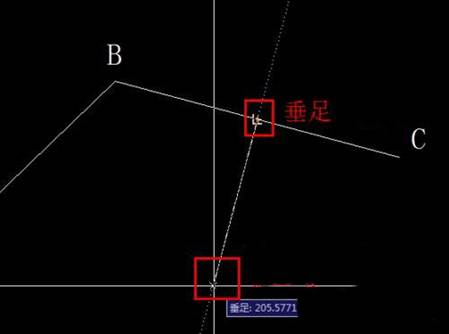

2、使用快捷鍵“L”直線命令,選擇第一個點時,選擇BC的中點;然后在垂直方向左右晃動鼠標會有如圖所示的“垂足”出現,左擊選擇第二個點,OK!
方法二:構造線,快捷鍵XL

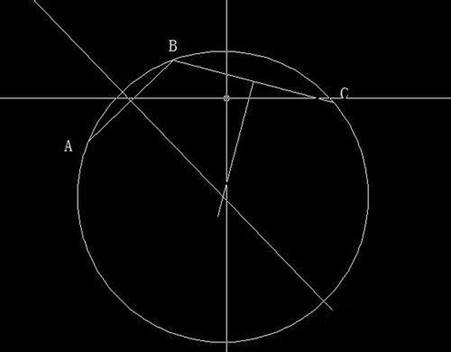

1、輸入XL或者點擊“構造線”命令,按照提示依次選擇角度A,參照R,選擇直線,角度90度。如下圖標識的步驟
2、交點即為圓心。
以上就是CAD已知三點確定圓心的教程,希望大家喜歡。
