cad怎么繪制立體鏡框鏡子

cad怎么繪制立體鏡框鏡子？cad中想要繪制一個帶有邊框的鏡子，該怎么繪制呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

1、打開cad并新建空白3d模型，進入三維立體繪圖界面。使用視口工具主視繪圖界面。

2、在二維繪圖界面下繪制鏡面基本框架形狀，用矩形工具繪制，點擊界面并輸入?yún)?shù)，得到600x360的矩形框。

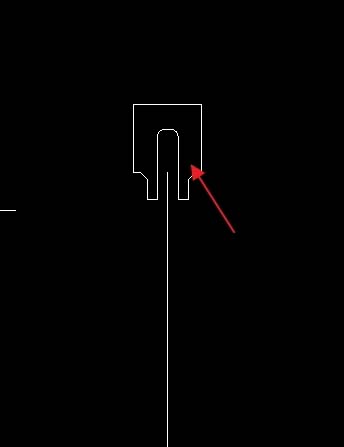

3、然后轉換視圖到右視圖，我們繪制鏡框界面外形。使用直線工具和偏移工具。首先繪制中心線，然后向兩邊偏移10mm，然后根據鏡框繪制其他結構尺寸，并進行倒角修飾。

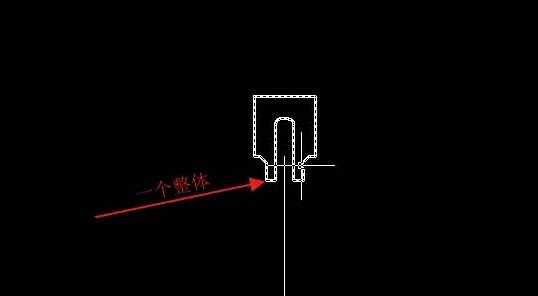

4、下來使用工具面域工具或reg快捷命令制作面域，使剛創建的截面為一個整體面域。

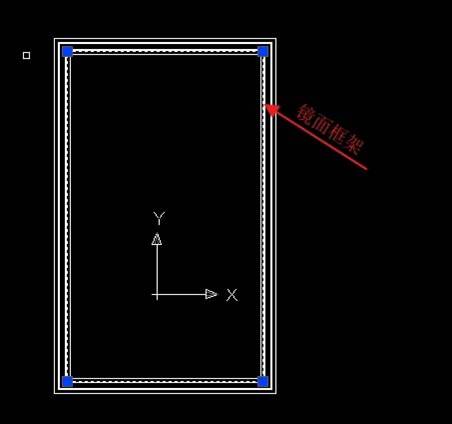

5、三維成型。進入三維工具欄，使用掃掠工具，先選取剛剛創建的面域，右擊鼠標。在選擇開始創建的矩形路徑（路徑必須是一個整體），我們會看到鏡框已經成形了。

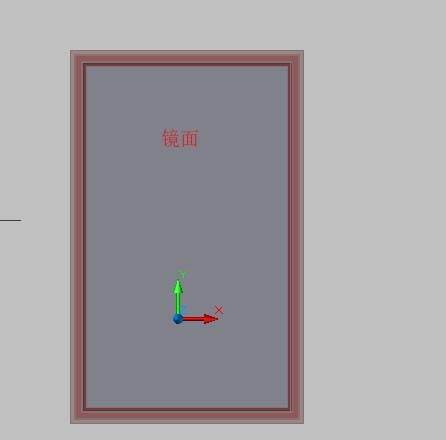

6、接下來繪制鏡面。輸入ucs，新建三維坐標，方便平面圖繪制。在進入二維繪圖界面繪制鏡面。如圖所示。然后拉伸平面尺寸。最后使用材質工具分別為鏡框和鏡面賦予材質。參數設置可以根據需要調整。這里因為電腦顯示問題不做說明。在使用著色面工具對鏡面著色。由于顯卡問題，渲染不太好，大家可根據自己情況進行渲染。最終如下圖。

以上就是cad繪制立體鏡子圖形的教程，很簡單，喜歡的朋友可以嘗試繪制一下。
