CAD的角度標注如何由XX.XX°改為XX°XX′XX″?

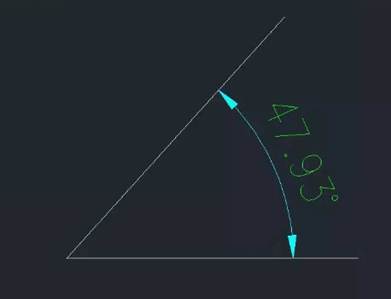

在CAD繪圖過程中有時角度標注會遇到下列情況,以度數為單位:
實際應用中要是需要直接標注精確到度分秒怎么辦呢?通過單位換算當然也是可以做到的,但是在CAD標注樣式中有單位的更改,用起來是不是更得心應手呢?具體怎么操作來看看下列的步驟和示例圖。
具體步驟:

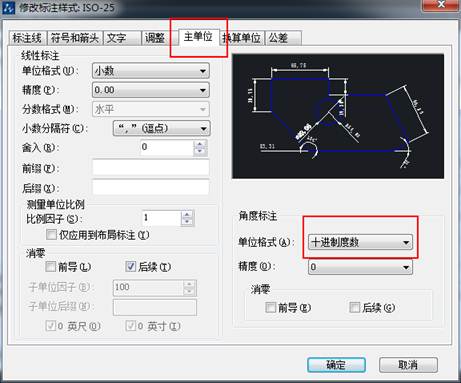

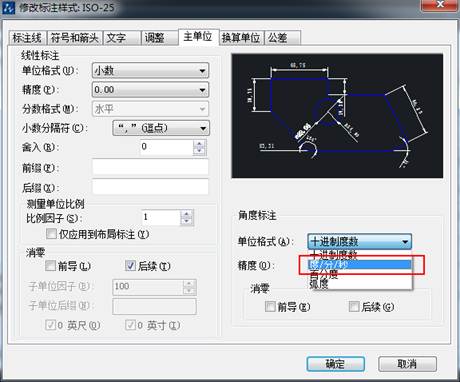

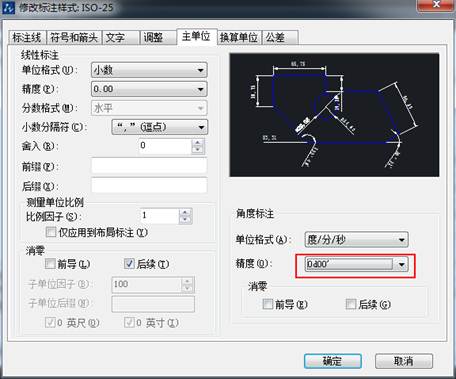

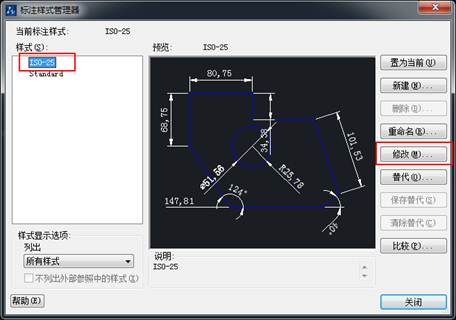

在菜單欄中選擇“標注”,選“標注樣式”,打開標注樣式管理器,然后選擇你正在使用的標注樣式,選擇“修改”-〉選“主單位”標簽-〉在右邊“角度標注”的“單位格式”中選擇“度/分/秒”-〉“精度”選擇0d'00'00即可。具體示例圖如下。

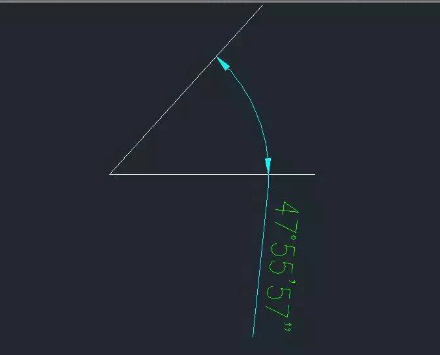

確定并關閉標注樣式對話框后剛才的角度標注則更換為下圖所示。
