CAD創建內部圖塊的教程

對于CAD入門學者來說，必須要學會創建內部圖塊這個基礎操作的，接下來給大家分享一下創建內部圖塊的具體步驟。

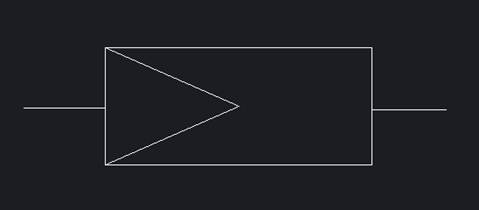

1.按【Ctrl+O】快捷鍵打開一個圖形文件，如圖所示。


2.CAD單擊“默認“工具欄中的“創建塊”按鈕 ，打開“塊定義”對話框，如圖所示。

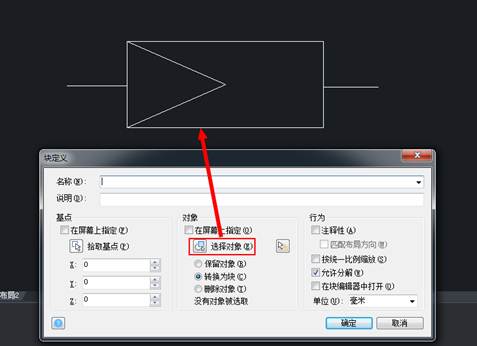

單擊“對象”參數欄中的“選擇對象”按鈕，在視圖中選中圖形， 然后按【Enter】鍵返回到"塊定義"對話框。

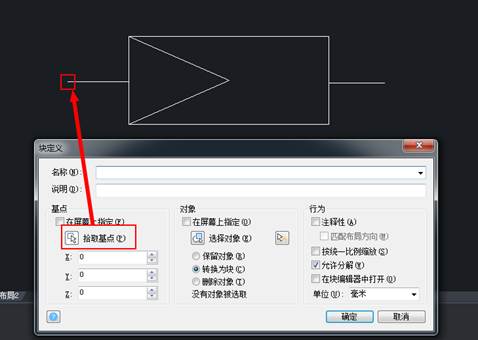

3.在“塊定義”對話框的“名稱”文本框中輸入圖塊名稱“二極管”， 然后單擊“基點”參數欄中的“拾取點“按鈕；系統回到繪圖區域，用鼠標左鍵單擊圖形的一點(這表示定義圖塊的插入基點)，如圖所示。

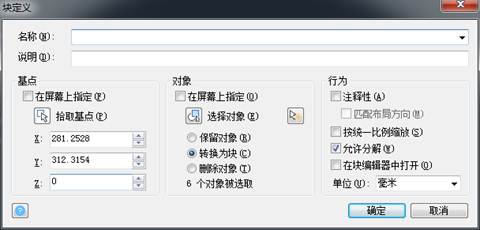

4.系統返回“塊定義”對話框，“基點”參數欄將會顯示剛才捕捉的插入基點的坐標值。根據國內工程制圖的實際情況，我們設置“塊單位”為毫米，然后在“說明”文本框中輸入文字說明，最后單擊“確定”按鈕，完成內部圖塊的定義，如圖所示。

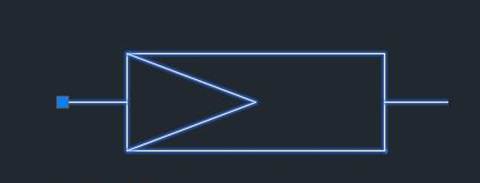

5.在CAD繪圖區域選中二極管圖形，我們發現該圖形已經被定義為圖塊，并且在插入基點位置顯示夾點，如圖所示。
