CAD矩形陣列和環形陣列的使用方法
在CAD中陣列分兩種,矩形陣列和環形陣列,下面給大家講解下陣兩種陣列的使用方法
在屏幕右下方命令處輸入AR,彈出陣列對話框,如圖:
1、矩形陣列(以陣列一個圓為例)
①點擊下圖中的“選擇對象”,對話框暫時消失,選取需要陣列的圓,空格,對話框又彈出

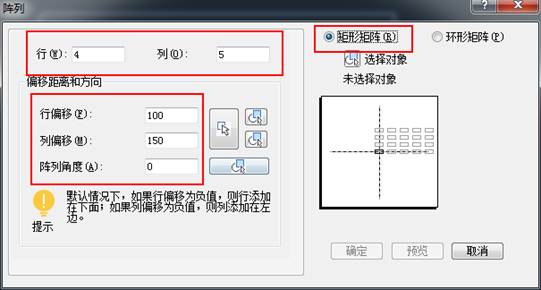

②分別輸入需要陣列的行數和列數(上圖中4行5列),行距和列距(上圖中行距100,列距150),陣列角度0
注:如果陣列的方向不對,可以在行偏移和列偏移中輸入負值以改變陣列方向

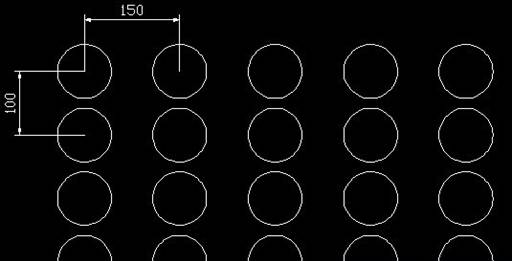

③預覽,確定,結果出來,如圖:
2、環形陣列(以陣列一個圓為例)
①點擊下圖中的“選擇對象”,對話框暫時消失,選取需要陣列的圓,空格,對話框又彈出

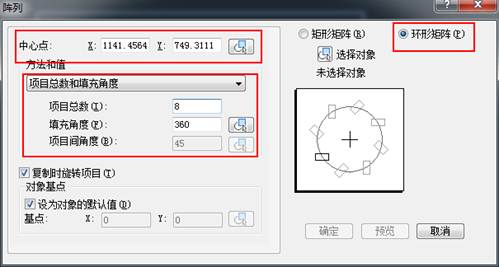

②分別輸入陣列個數8,和陣列范圍360°,選擇陣列中心點,如上圖

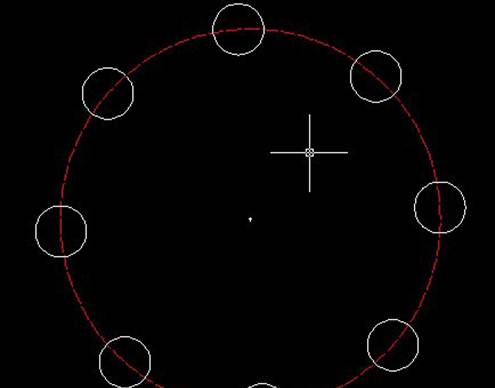

③預覽,確定,結果出來,如圖:
