什么是CAD的圖紙界限(LIMITS)

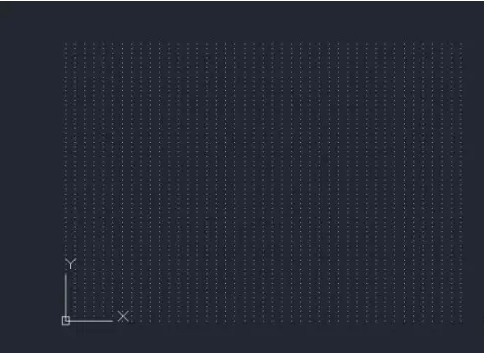

CAD的圖紙界限可以用也可以不用，而且大部分設計人員不再使用它。 這是一個從老版本繼承下來的命令，在早期版本中繪圖流程是這樣的：你首先要知道你畫的是A4或A3的圖紙，再根據你的圖幅設置一個圖紙界限（也就是圖紙的左下角和右上角），柵格點只顯示在圖紙界線內，然后在圖紙界限內，可以通過捕捉柵格點來繪圖，如下圖所示。
輸入Limits命令，就可以設置圖紙界限的左下角和右上角。如果limcheck變量設置為1，就只能在圖紙界限內繪圖，在圖紙界限外無法定位點。假如你畫圖過程遇到執行命令后無法在圖面畫圖的問題，可以檢查一下是否是limcheck設置為1引起的。
檢查和修改limcheck變量的方法：在命令行輸入limcheck，回車，如果當前值為1，輸入0，回車即可。
