CAD如何任意比例縮放

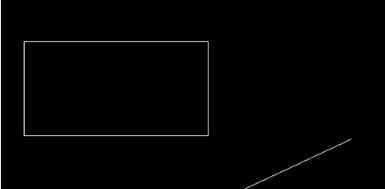

1、 打開CAD，以簡單的矩形及斜向的線段為例，演示如何將矩形的短邊縮放至任意長度、任意角度的線段處。
2、 在命令行中輸入al命令，命令行提示“選擇對象”。
3、 選擇矩形（即要縮放的對象）。提示“指定一個源點”。

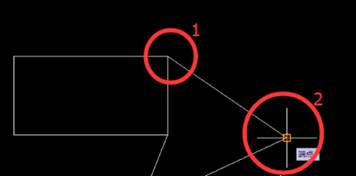

4、 依次選擇下圖中圈出的兩個點。
5、 提示“指定第二個源點”。依次選擇圖中圈出的兩個點。
6、 提示“指定第三個源點或<繼續>”，按空格鍵，選擇繼續。然后提示“是否基于對齊點縮放”，選擇“是”。
7、 縮放成功。
