CAD計算面積的方法和命令匯總

在繪圖的過程中經常需要查詢和計算圖形的面積，今天在這里將計算面積的方法和相關命令整理了一下，匯總?cè)缦隆?/p>

1、  查詢面積（AREA）命令

CAD提供了查詢面積的命令：AREA，快捷鍵是AA。我們先來看查詢面積有哪些選項，執行查詢面積命令后，命令行提示如下：

指定第一個點或 [對象(E)/添加(A)/減去(S)]：

從提示我們可以看出來，面積查詢有兩種方式：一種是直接在圖中指定邊界；一種是選擇一個封閉的對象。此外，面積還可以進行累加或相減。我們選擇哪種形式取決于要查詢面積區域的邊界是由什么樣的圖形構成的。

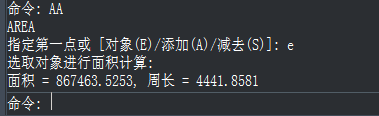

如果邊界是封閉的圖形，例如圓、封閉多段線、面域，就可以直接選擇對象來查詢面積。如圖所示：

但如果邊界不是封閉圖形，而是交叉線或分開的直線、圓弧，你有兩種選擇，一種是在查詢面積時直接通過指定交點來繪制出封閉邊界從而得到面積，一種是先想辦法利用其他命令將區域邊界轉換成封閉的圖形。

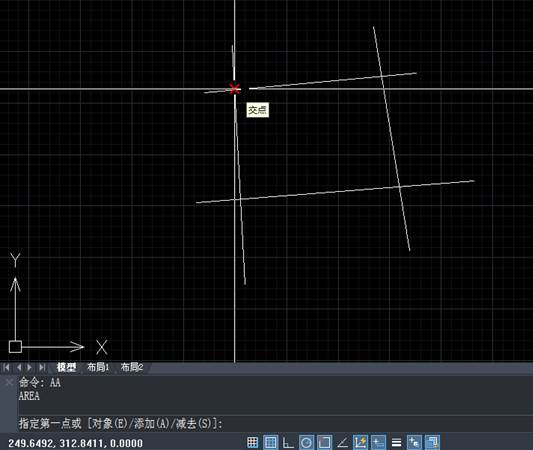

如果是一些簡單交叉圖形，我們可以直接在查詢面積時指定交點。操作方法也很簡單：先確認打開了對象捕捉并勾選了角點，輸入AA回車后，就可以依次拾取區域的幾個角點，如下圖所示。

2、利用邊界(Boundary）命令生成多段線或面域

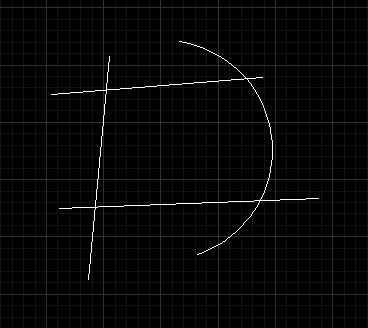

并不是所有圖形能用第一種方式繪制出來，例如上圖中我們只將一條直線換成弧線，這個邊界就很難用面積命令畫出來，如下圖所示。

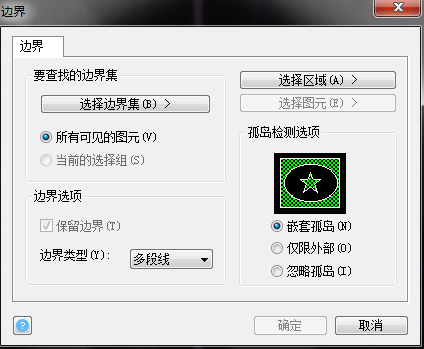

如果要查詢面積的區域是上面例子中的這種圖形，用邊界命令就會很簡單， 我們首先在命令行輸入BO，回車，彈出【邊界】對話框。設置好選項后，單擊“選擇區域”按鈕，在區域內單擊該圖形，然后回車就可以生成邊界了。

生成邊界后，選定對象利用特性面板（CTRL+1）就可以看到圖形的面積了，如下圖所示。

以上就是CAD計算面積的方法和命令的全部分享了，喜歡的話可以關注公眾號獲取更多相關內容哦！
