CAD對齊ALIGN命令怎么用
兩個圖形對齊的方法不止一種，比如我們可以利用旋轉的參照參數，也可以用對齊命令。
1、繪制一個五邊形和六邊形作為練習圖。

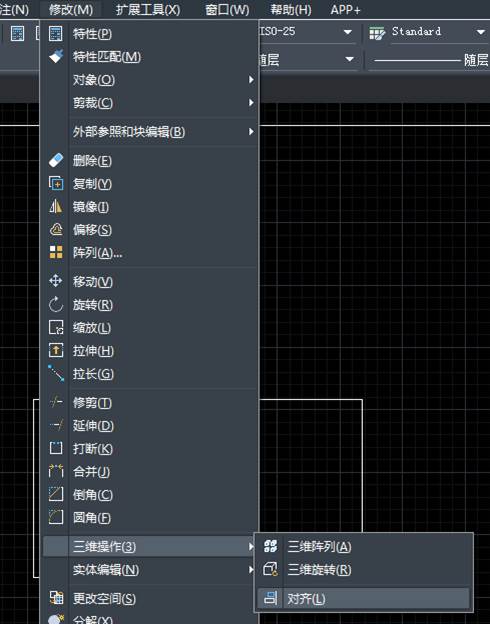

2、選擇【修改】|【三維操作】|【對齊】。
3、命令行提示選擇對象，選擇要移動的對象，如五邊形，點擊后回車。命令行會提示指定第一個源點，將光標移動到五邊形要對齊邊的一個端點處，出現端點捕捉標記的時候單擊。命令行提示指定第一個目標點，將光標移動到六邊形的某個角點，出現端點捕捉標記時單擊，如下圖所示。

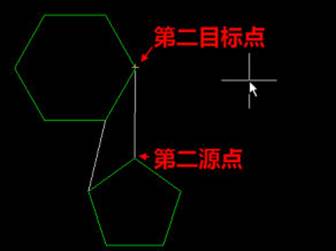

4、根據命令行提示繼續指定第二個源點和目標點，如下圖所示。

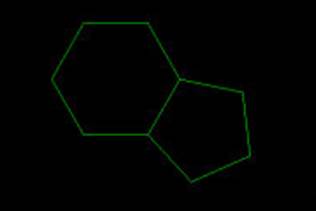

5、回車，命令行會提示是否縮放圖形，輸入Y后再回車，五邊形將移動、旋轉、縮放到與六邊形對齊，如下圖所示。
