CAD繪制盤式零件的方法步驟

在學習了偏移圖形對象和陣列圖形對象之后，我們接下來可以通過一個實例，繪制多孔盤零件圖，主要是對【直線】、【圓】、【陣列】和【拉長】等命令進行綜合練習和鞏固。具體操作步驟如下：

執行【文件】|【新建】命令，調用一個樣板文件。

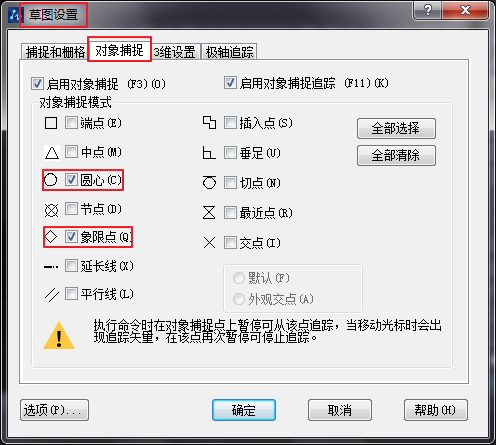

啟用狀態欄中的對象捕捉功能，并設置捕捉模式為圓心捕捉和象限點捕捉。

打開線寬的顯示功能，然后使用命令簡寫LT激活【線型】命令，設置線型比例為4.

展開【圖層控制】下拉列表，將輪廓線設置為當前圖層。

單擊繪圖工具欄中的圓按鈕，繪制直徑分別為320、500和600的同心圓。

重復執行畫圓命令，配合象限點捕捉功能，以中間圓的下象限點作為圓心，繪制直徑為24的小圓。

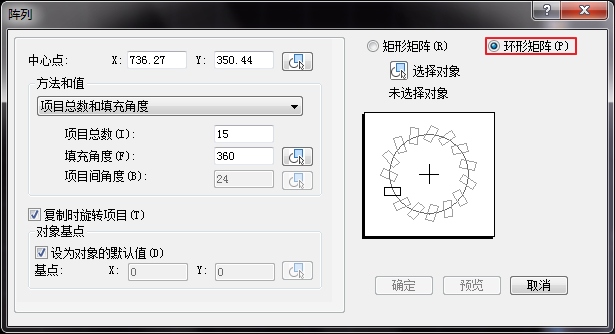

執行【修改】|【陣列】命令，以同心圓的圓心作為陣列中心點，設置陣列參數如下圖所示，對小圓進行排列。

使用直線命令，配合象限點捕捉功能，在點劃線圖層中繪制兩條直線段作為視圖中心線。

使用命令簡寫LEN激活拉長命令，將兩條中心線的兩端拉長40.

在無命令執行的前提下，選擇直徑為500的圓形，使其夾點顯示。

單擊狀態欄中的快捷特性按鈕，在打開的窗口中更改圓形所在的圖層，然后取消圖形的夾點顯示。

最后執行保存命令，將圖形命名存儲為“盤式零件實例.dwg”。
